携帯型機器向け電源ICの低消費電力技術 ――携帯型機器とともに歩むLDO電圧レギュレータ技術の軌跡

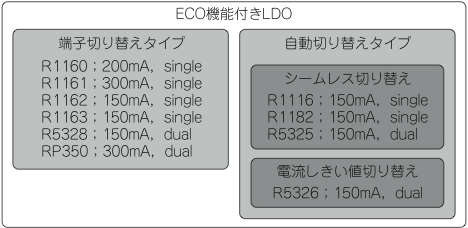

図4 ECO機能付きLDOの分類
筆者らは3種類のECO機能付きLDOを出荷している．
このように，現在，筆者らは，外部制御信号で切り替える「（ECO）端子切り替え」，自動の「シームレス切り替え」，「電流しきい値切り替え」という3種類のECO機能付きLDOを出荷しています（図4）．ここで，三つの方式が三つとも生き残っているのはなぜだろう，と思われるかもしれません．各方式には，それぞれメリットとデメリットがあります．それは非常に細かい部分の違いによるもので，システム設計者（ユーザ）は必要に応じて適切なものを選択しています．表1にそれぞれのメリットとデメリットをまとめます．
| メリット | デメリット | ||
| 端子切り替え | 低消費電力モードのときは，ほかの方式より自己消費電力を減らせる．応答特性の良いモードとそうでないモードがはっきりと分かれているため，機器の動作時の電源特性による誤作動のリスクがきわめて少ない | 端子による制御が必要 | |
| 自動切り替え | シームレス切り替え | 端子による制御が不要 | シームレス動作のためにつねに稼働させておく回路があるため，低消費電力モードのときの自己消費電力は，端子切り替えタイプほど小さくできない |
| 電流しきい値切り替え | 端子による制御が不要 | 電流しきい値をまたぐ負荷過渡応答については，あまり改善できない | |
表1 各方式のメリットとデメリット
