携帯型機器向け電源ICの低消費電力技術 ――携帯型機器とともに歩むLDO電圧レギュレータ技術の軌跡
一つ目は，図1のように2種類の電源IC（LDOと電圧レギュレータ）を並列に配置し，それぞれをONモード用電源，スリープ用電源として切り替えて使用する方法です．二つ目は，ONもしくはスリープのどちらかのモードに合わせて（ON時の特性に合わせるケースがほとんど）電源ICを選択するという方法です．一般には，この2通りのどちらか一方を選択して対応しています．

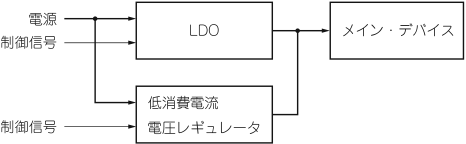

図1 電源ICの並列接続回路
後段のメイン・デバイスのモードによって使用する電源を選択し，切り替えて使用する．
ただし，一つ目の場合，二つの電源ICを使用するために実装面積が大きくなり，コストも高くなってしまいます．価格競争が厳しく，小型化を追求する携帯型機器にとっては，大きなマイナス要因となってしまいます．二つ目の場合は，ON状態とスリープ状態の時間的な長さを比べ，相対的にスリープ状態が長い場合には，それだけむだな電力を消費していることになります．これは，低消費電力設計の観点から，マイナス要因となってしまいます．
