携帯型機器向け電源ICの低消費電力技術 ――携帯型機器とともに歩むLDO電圧レギュレータ技術の軌跡
● 端子制御から自動モード切り替えへ
しかし，携帯型機器の高機能化がさらに進み，システムが複雑になるにつれて，新たな問題が生じています．CPUで制御しなければならない周辺回路があまりにも多くなりすぎ，制御信号線が不足し始めたのです．このため，電源ICのモードを切り替えるためだけに，制御信号を割り当てられないケースがでてきました．ここで要求されたのが，「モードの自動切り換え」という機能でした．筆者らは，以下の2通りの自動切り換え方式を採用し，電源ICに組み込んでいます．
- シームレス切り替え――出力電流値をモニタし，その値を内部にフィードバックすることで，内部の消費電流（アンプの速度）を自動調整する（図3（a））
- 電流しきい値切り替え――アンプの応答速度をある出力電流値により切り替える．誤動作を防止するため，切り替え電流値にはヒステリシス幅を持たせる（図3（b））

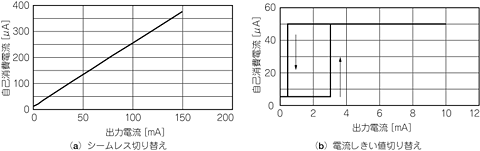

図3 自動切り替えタイプの出力電流と自己消費電流の特性例
（a）のシームレス切り替えでは，出力電流の変化に合わせて，線形に消費電流が変化する．（b）の電流しきい値切り替えでは，誤動作を防止するため，「低速から高速」，「高速から低速」のそれぞれの電流切り替えを異なる値に設定している．
