つながるワイヤレス通信機器の開発手法（8）　――アーキテクチャ設計を行う

●32ビットから2CPUへ

　外付けのLSIが増えてきたことと，アプリケーションのさらなる高度化によって，プロセッサ構成の見直しを行わざるをえなくなった．

　一つのCPUで通信処理とアプリケーションの処理を行う場合を考えてみる．図6のように，受信フレームに同期したイベント駆動の通信処理と，通信処理が走っていないときに処理を行うアプリケーション処理を同時に行うようにしなければならない．このとき，それぞれの処理の切り替えはリアルタイムOSによって行う．

　CPUが一つの場合，リアルタイムOSを使うことによって通信処理とアプリケーションは共存できる．しかし，通信の処理量が増えたり，音声処理などのリアルタイムで処理しなければならないアプリケーションがある場合などは，その処理が間に合わなくなることがある．また，通信処理はそのままでアプリケーション処理のみを変更した場合も問題がある．リアルタイムOSで切り分けができているとはいえ，通信処理とアプリケーション処理を同時にデバッグして，その両方に影響を及ぼさないことを確認する必要があり，開発工数が多くかかる．

　このような問題を解消する一つの手段として，C-CPUとA-CPUの二つのCPU構成が登場した．この構成を採れば，A-CPUに音源LSIの機能を取り込むなどのくふうによって，外付けの部品を減らすこともできる．現状，もっともよく市場に出ているA-CPUは日立製作所の「SH-Mobile」と言われており，このSH-Mobileにはさまざまなミドルウェアが用意されている（表2）．

　このように見てくると，それぞれの処理をどのようなアーキテクチャで実現するかは，以下の観点から決められる．

• ソフトウェア資産の効率良い継承
• ソフトウェア化による外付け部品の取り込み

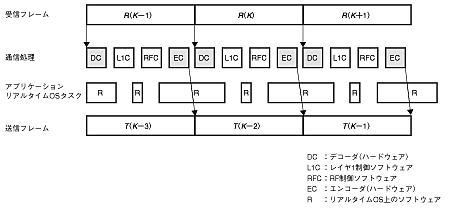

〔図6〕一つのCPUで通信とアプリケーションの処理を行う
受信フレームに同期したイベント駆動の通信処理と，通信処理が走っていないときに処理を行うアプリケーション処理を同時に行うようにしなければならない．

〔表2〕SH-Mobile用ミドルウェアの例
