0.4mm角RFIDチップ「ミューチップ」の設計技術　――回路，アンテナ，実装，セキュリティ技術を組み合わせる

●レーザ・トリミングによって共振を調整

　ミューチップにアンテナを接続し，トランスポンダ（RFICタグ）として評価した結果を図9に示す．アンテナは，図10に示すようにストレート形状で，その中にアンテナ・スリットと呼ばれるインピーダンス・マッチング用の溝形状が存在する．このアンテナ・スリット長を変えることによって，アンテナのインピーダンスとRFIDチップの入力インピーダンスを調整している．

　300mWの読み取り装置を使って最大通信距離を評価した結果，図9に示すように300mmとなった．このときのアンテナの利得は13dBiである．これは，有価証券の偽造防止などの応用では十分な通信距離である．実験に用いたトランスポンダの厚さは0.15mmである．アンテナ平面形状は，図9の右上のように長方形の短冊形状であり，厚さも紙に挿入できるほど薄い．アンテナ・スリットは一種の共振調整回路である．このアンテナ・スリット長をレーザ・トリミングなどによって変更することで，製造ばらつきの補正などにも対応できる．

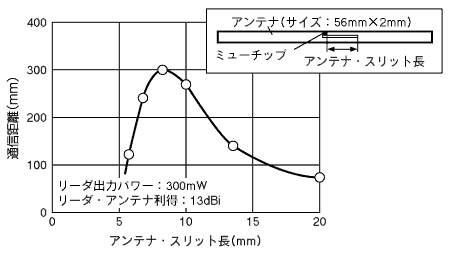

〔図9〕通信距離とアンテナ・スリット長
本RFIDチップのアンテナは，右上のように長方形の短冊形状である．厚さは0.15mm以下と薄い．このアンテナには共振回路を形成するためのスリットがある．このスリット長を調整することによって，通信距離のピーク点を得ることができる．

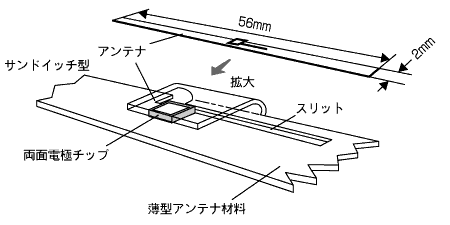

〔図10〕サンドイッチ・アンテナ構造
本RFIDチップとアンテナの接続には二つの電極が必要となる．筆者らは，表面と裏面に一つずつ電極を持つRFIDチップを開発した．このようなRFIDチップを利用すると，アンテナとの接続部はサンドイッチ構造になる．
