0.4mm角RFIDチップ「ミューチップ」の設計技術　――回路，アンテナ，実装，セキュリティ技術を組み合わせる

●メモリ回路の負荷電流は1μA以下

　本RFIDチップのメモリ容量は128ビットと小さく，メモリ回路自体がコンパクトであり，それに伴って消費電力も小さくなっている．CMOSメモリ回路の消費電力は，メモリ素子を駆動するメモリ・ラインの駆動電圧振幅や寄生浮遊容量，動作周波数によって決まると考えられている．本RFIDチップの場合，広い温度範囲で動作させるため，メモリ・ラインの駆動電圧は通常の論理ゲートと同じになっている．また，メモリ・レイアウトはコンパクトであり，寄生浮遊容量の低減が図られている．

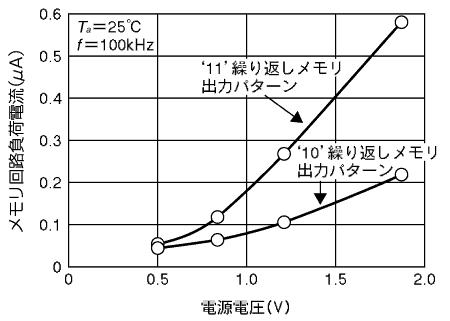

　本RFIDチップのメモリ回路負荷電流に対する電源電圧依存性を図8に示す．動作周波数を一定とすると，メモリ回路の消費電力には，メモリのデータ・パターンに対して依存性があることがわかる．メモリの出力が"10"の繰り返しの場合と"11"の繰り返しの場合の2通りについて評価を行った．"11"の場合のほうが"10"の場合よりもメモリ周辺回路の動作（繰り返し）周波数が大きくなっているため，負荷電流は大きくなっている．ワースト条件下でも負荷電流は1μA以下であり，消費電力は十分に低い．本RFIDチップのディジタル回路部はメモリ回路そのものであり，その消費電流は一般の時計回路並みである．

〔図8〕メモリ回路の特性
本RFIDチップのディジタル回路部はメモリ回路そのものであり，消費電力を抑えるように設計されている．動作周波数を一定とすると，メモリ回路の消費電力には，メモリのデータ・パターンに対する依存性があることがわかる．とはいえ，消費電力は1μA以下と非常に低い．
