SiPモジュールとは何か？ ――「選択肢の一つ」から「必要不可欠な技術」へ
ディジタル・ビデオ・カメラには，システムの高密度実装が求められています．そこで，実装効率を上げるため，SiPの手法が利用されています．例えば，CPUと，データ・バスやアドレス・バスに接続されているメモリ部分を1パッケージ化すると効果的です．表2に各LSIのパッケージの大きさを，図5に表2のLSIをSiPにしたときの実装面積の比較を示します．複数のパッケージをプリント基板上に実装した場合（31mm角）と比較すると，プレーン型SiPでは約50％の，スタック型SiPでは約80％の実装面積を削減できます．図6に本事例のSiPの外観を示します．
〔表2〕CPU，SDRAM，フラッシュ・メモリのパッケージ
|
名 称
|
パッケージの大きさ
|
パッケージの種類
|
|
CPU
|
13×13mm
|
CSP
|
|
SDRAM
|
22×22mm
|
TSOP
|
|
フラッシュ・メモリ
|
7×11mm
|
FBGA
|

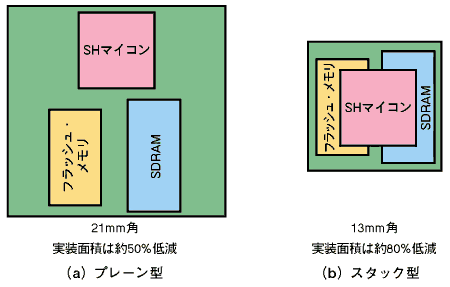

〔図5〕CPU，SDRAM，フラッシュ・メモリをSiP化したときの実装面積
表2のパッケージ部品をプリント基板に並べて実装したときの実装面積を100％として比較した．プレーン型SiPでは約50％，スタック型SiPでは約80％，実装面積を低減できる．

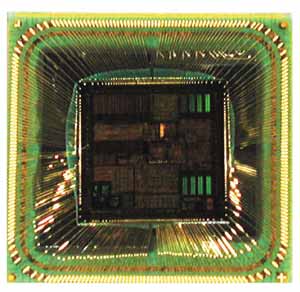

〔図6〕ワイヤ・ボンディング後の外観
図5の構成に対して，ワイヤ・ボンディング実装を行った．
