Springboard Development Kit　――開発ツール・レビュー

●開発キットの構成

　本稿で取り上げる開発キットは，このSpringboardを使った周辺機器を設計するためのものです．ハードウェアとしてCoolRunnerを搭載しているほか，汎用I/OやA-Dコンバータが用意されているので，さまざまな回路を自由に構成できるようになっています．

　開発キットのパッケージは，とても盛りだくさんの内容です．

• 評価ボード
• JTAGプログラミング・ケーブル一式
• WebPACK ISE：Xilinx Cool Runner用開発ツール一式
• PocketC：Visor用Cプログラミング・ツール
• マニュアル類 サンプル・プログラム一式

　評価ボードは，Visorに収まるSpringboardモジュールの部分と，Visor本体よりも大きな，LEDやスイッチ，拡張コネクタなどが取り付けられた部分から構成されています（図1）．Complex PLDを含む部分はCore Moduleと呼ばれ，Visorのスロットに収まります．本評価ボードで開発した後の製品化用として，このCore Moduleだけを実装したボードも用意されているようです．

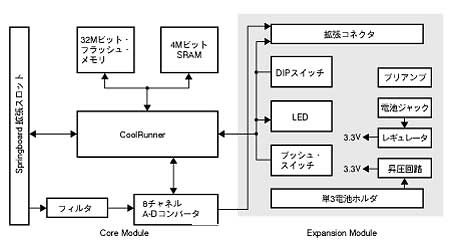

（a）ブロック図

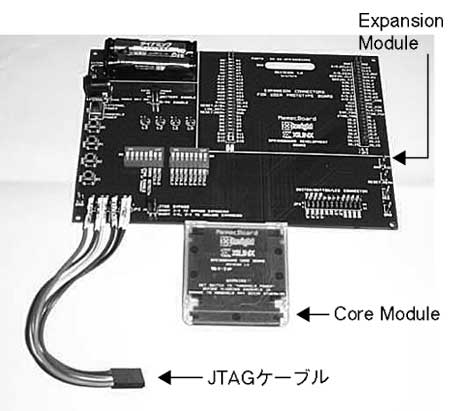

（b）評価ボードの外観
〔図1〕評価ボード
Visorに収まるCore Module部と，Visor本体の外に出るExpansion Module部からなる．Complex PLDはCore Module部に実装されている．Expansion Module部には，LEDやスイッチ，拡張コネクタなどがある．
