●回路の作成
まずはBitChar-Gコントローラの内部を調べてみました．すると構造はきわめて簡単で，前後，左右のスイッチがあるだけでした．それぞれを0Vに落とすとそれぞれの機能が動作するというものです．
そこで，図4の回路を評価ボードに接続し，ON/OFFコントロールができるように考えました．出力端子としては，LEDが4回路用意されているので，それをそのまま使用しました．

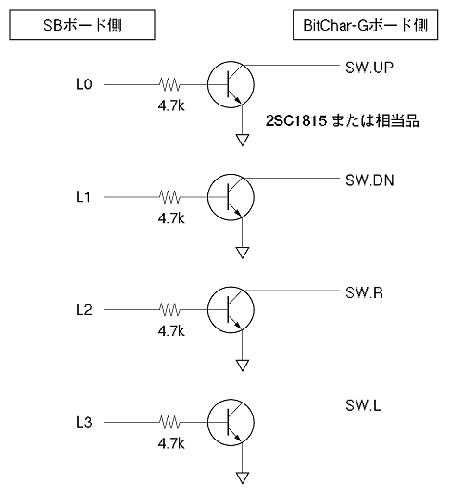

〔図4〕評価ボードとBitChar-Gコントローラの接続回路
コントローラの前後，左右のスイッチを0Vに落とすだけ．
