TCP/IPプロトコル・スタックの省メモリ開発事例（前編） ――ミドルウェアの追加で既存の16ビット・マイコンがネット対応マイコンに変身
7） 状態遷移と3ウェイ・ハンドシェーク（TCP層）
TCPの基本動作となる状態遷移モデルを図7に示します．この中で，切断状態（CLOSED）からコネクションを確立した状態（ESTABLISHED）まで遷移するときの手順を，3ウェイ・ハンドシェークと呼びます．最初にホストAからSYNセグメントが送信されると，ホストBは受信したSYNに対するACK（確認応答）とともに自身からのSYNを送信します．次にホストAはホストBからのSYNに対するACKを送信し，コネクションが確立されます（図8）．
図7 TCP状態遷移モデル
TCPの状態遷移モデルは，RFC793で規定されている．

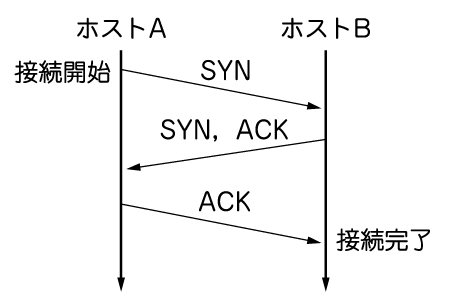

図8 TCPの3ウェイ・ハンドシェーク
図7に示した三つの状態の遷移をホストAとホストBの立場から描くと，このようになる．
