TCP/IPプロトコル・スタックの省メモリ開発事例(前編)  ――ミドルウェアの追加で既存の16ビット・マイコンがネット対応マイコンに変身

浅井 敬,佐藤 剛,坂本直史

tag: 組み込み

技術解説 2004年12月16日

1) 経路制御(IP層)

 経路制御は,IPアドレスとサブネット・マスクを用いて,自分の通信相手(あて先)がローカル・ネットワークに存在するか,非ローカル・ネットワークに存在するかを判別する機能です(図4).通信相手が非ローカル・ネットワークに存在する場合,ゲートウェイを介して通信を行います.

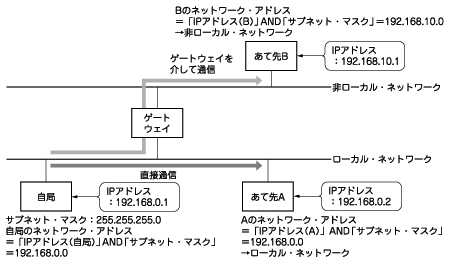

図4  経路制御
自局のIPアドレスが「192.168.0.1」でサブネット・マスクが「255.255.255.0」の場合,自局のネットワーク・アドレスは「192.168.0.0(IPアドレスとサブネット・マスクのANDをとった値)」となる.あて先AのIPアドレスが「192.168.0.2」のとき,Aのネットワーク・アドレスは「192.168.0.0」となるので,Aが自局と同じネットワーク(ローカル・ネットワーク)に存在することがわかる.一方,あて先BのIPアドレスが「192.168.10.1」のとき,同様にしてBが自局とは異なるネットワーク(非ローカル・ネットワーク)に存在することがわかる.
