高速シリアル通信プロトコルSerialLite ――オープン・ソースでコンパクトなプロトコル
● データの受信
表示側の書き込み制御も同様です．しかし，画像データとオフライン・ステータスの動きを管理することに加えて，強制的にリフレッシュ・パケットを生成しなくてはなりません．書き込み制御の方法を図14に示します．
受信側のデータ管理は，パケットを生成する必要がないため簡単です．必要なことはW_Ready信号がアサートされ，Atlanticインターフェースのデータが有効になったら，適切なバッファにデータを取り込むことだけです．アドレス・ポートによって適切なバッファを選択し，アドレス生成器によってアドレッシング処理を行い，データはバス上を流れるだけです．この回路を図15に示します．

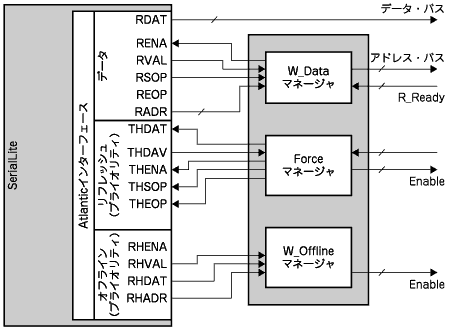

図14 受信ブロック図

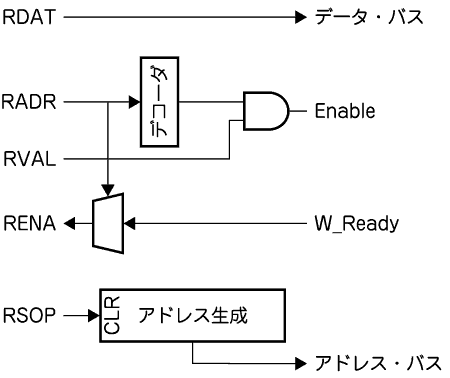

図15 受信制御
