高速シリアル通信プロトコルSerialLite ――オープン・ソースでコンパクトなプロトコル
二つのレジスタは，すべてのバッファの現在のオフライン状態と比べて，状態が変化したかどうかを保持するために使われます．状態が変化するごとに，変化したバッファのアドレスでパケットが生成されます．00またはFFは，バッファの新しい状態（オンラインまたはオフライン）を示すために送られます．そして変化したバッファの数がTHADRポートに入ります．バッファが変化するたびに一つのパケットが生成され，すべてのチャネルに変化がないかを調べます．理論上，二つのバッファが同時に変化することがありえますが，それらがすべてのステータスのシングル・スキャンの時間内に変化する場合にのみ問題となる以外は，前述したデータ・レートの観点から，問題はほとんど起こらないでしょう．それが実際に問題になるようであれば，簡単な論理を追加する必要があるかもしれません．オフライン制御の回路を図13に示します．

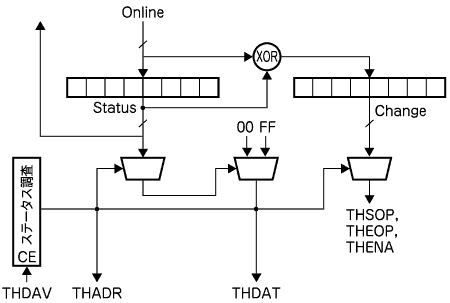

図13 オフライン制御
