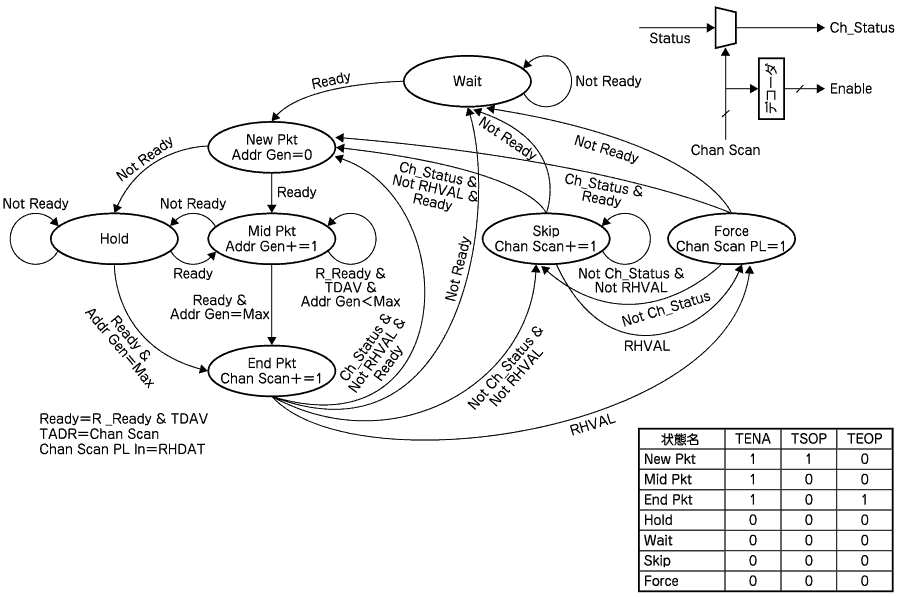

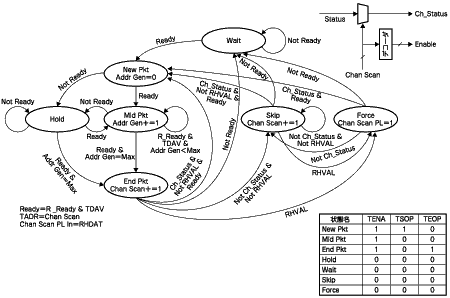

Atlanticインターフェースの信号を生成するためのステート・マシンや真理値表を図12に示します.画像の終わりを簡単に計算するために,すべての画像は同じ大きさとしています.サイズが異なる場合は,フレームの終わりをデータ・ストリームから検出する必要があります.バッファから効果的にDMAを行うために,アドレス生成器を使います.そして(リフレッシュ優先で)バッファを介して循環するチャネル・スキャナがあります.もし画像の書き換えがあれば,チャネル・スキャナを強制的に変更し(プライオリティ・ポートのRHDATで受信したデータをプリロードする),そこから読み出しを続けます.
読み出し側のオフライン・マネージャは,プライオリティ・パケットを生成します.64ビットのポートがあるため,プライオリティ・パケットを小さくでき,全体のパケットを1サイクルで生成できます.SOP,EOP,ENAの各信号は,パケットの送信が必要なときにアサートされ,それ以外ではデアサートされます.
