つながるワイヤレス通信機器の開発手法（3）　――概要設計を行う

　次に，仕様が規格化している範囲を考えてみる．上述したように，通信の世界ではほとんどの規格はOSI 7階層モデルで表されている（図3）．OSI 7階層モデルは複雑で理解するのが難しいため，もう少し簡単なモデルを用いて，携帯電話，ワイヤレスLAN，Bluetoothの違いを示す（図4）．

　ワイヤレスLAN，Bluetooth，携帯電話では，それぞれ図4の左側の矢印の範囲が標準規格化されている．携帯電話の場合，単体で完結しているので，通信に使うアプリケーション（音声，Webブラウザ，メール処理用ソフトウェアなど）のほとんどの部分は規格化されている．ワイヤレスLANの場合は図1のように，パソコンに挿入して使用することが前提となっている．そのため，アプリケーションはパソコン上のアプリケーションとなる．ワイヤレスLANの仕様の中ではアプリケーションについては規定されていない．また，アプリケーションと通信の間のインターフェースについても，有線のLANで使われるEthernetに準拠した形になっているので，特に詳細には規定されていない（図5）．

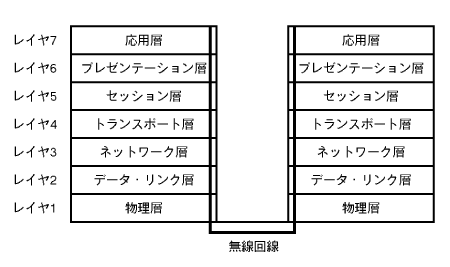

〔図3〕OSI 7階層モデル
通信の世界ではほとんどの規格はOSI 7階層モデルで表されている．

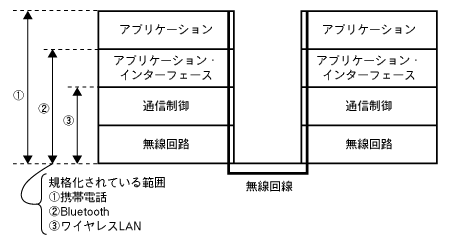

〔図4〕OSI 7階層モデルを単純化
携帯電話の機能を例に説明する．Webブラウザ，メール，音声の送受信の部分をアプリケーションと呼ぶ．アプリケーション・インターフェースは，無線で送受信するデータをアプリケーションで使える形に変換する機能である．アプリケーションで使えるデータ形式とは，アプリケーションがWebブラウザの場合はhtmlであり，音声の場合は8kHzサンプリングのディジタル・データになる．また，無線でデータを送受信する場合，途中でデータが壊れる場合がある．壊れたデータを誤り訂正で正しいデータに変換するなどの処理を通信制御が行う．無線回路は特に説明する必要はないだろう．

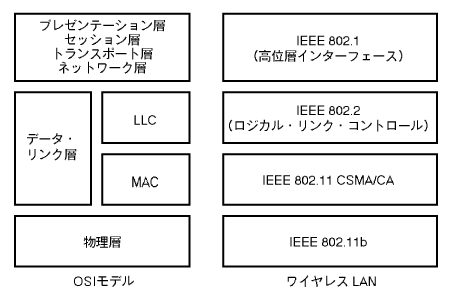

〔図5〕ワイヤレスLANの規格
図は，OSI 7階層モデルとワイヤレスLANの仕様書の関係を示したものである．802.2と802.1は，有線のLANと共通で規格化されている．
