PCI-X 2.0の仕様概要と設計方針（後編） ――I/Oセルの設計とパッケージング
PCI-X 2.0 モード2のI/Oセルは，以下のような状態で動作します（表1）．
〔表1〕PCI-X 2.0 モード2のI/O状態
出典：PCI-X 2.0 60-day Review Draft, Section 4.1.2.1
|
I/O状態
|
内 容
|
ドライバ
|
ターミネータ
|
レシーバ
|
|
L
|
低電力 |
0
|
0
|
0
|
|
B
|
ブラインド |
0
|
1
|
0
|
|
Rc
|
受信（共通クロック） |
0
|
1
|
1
|
|
Dc
|
ドライブ（共通クロック） |
1
|
0
|
0
|
|
Rs
|
受信（同期クロック） |
0
|
1
|
1
|
|
Ds
|
ドライブ（同期クロック） |
1
|
0
|
0
|
- 低電力状態（ドライバ，ターミネータ，レシーバがともにディセーブル）
- ブラインド状態（ドライバとレシーバはディセーブル，ターミネータはイネーブル）
- 受信状態（ドライバはディセーブル，ターミネータとレシーバはイネーブル）
- ドライブ状態（ドライバはイネーブル，ターミネータとレシーバはディセーブル）
受信状態やドライブ状態では，共通クロック・データ転送または同期データ転送のいずれかを選択できます．同期データ転送は，メモリ・ライト・ブロックやスプリット・コンプレッション注2，デバイスIDメッセージのデータ転送に使用されます．入力M2IO_A/B/Cを持つ三つのレジスタによって，セルの入出力状態の選択を制御します．
ブラインド状態や受信状態の場合，図5（a）の上から2番目と3番目のドライバがイネーブルとなり，レシーバの内部ターミネータを機能させます．ターミネータがイネーブルされると，上から2番目のドライバはプルアップされ，3番目のドライバはプルダウンされて，受信側にVIO/2のVTERMを供給する分割終端となります．C0，M2IO_RD，M2IO_CQは，受信セクション1，2の両方で使用されます．
ドライブ状態の場合，図5（a）の上から2～4番目のドライバがイネーブルになり，同じデータ値で並列にドライブします．出力側のインピーダンスは連結して，カテゴリ1におけるPCI-X 2.0 モード2のドライバ出力に適した値になります．ドライブ状態にあるとき，データ出力のため，M2IO_C入力を持つレジスタは共通クロック・データ転送または同期データ転送のいずれかを選択します．同期データM2SDOは，M2SClkによってクロック同期されます．M2SClkの周波数はバス・モード（DDRまたはQDR）によって変わり，共通クロックの2倍または4倍の周波数になります．共通クロック・データCDOは，共通クロックCclkによってクロック同期されます．

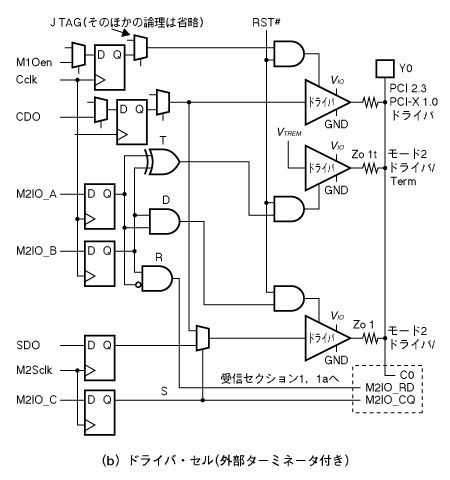

図5（b）に，外部ターミネータを付けたドライバの設計例を示します．この例では，三つのドライバを備えており，VTERMは外部から供給されます．このため，ダイ上に新しいパワー・リングと電源接続セル，さらに外部電源用のパッケージ・ピンを追加する必要があります．
注2；コンプリータ（ターゲット）からリクエスタ（マスタ）へのデータの送信（書き込み）．
〔図5〕カテゴリ1 I/Oセルのターミネーション
（b）は，外部ターミネータ付きのドライバ・セルを表している．カテゴリ1 I/OセルはPCIの基本クロック周波数，および2倍，4倍の周波数でも動作する．
