PCI-X 2.0の仕様概要と設計方針（後編）　――I/Oセルの設計とパッケージング

●DDRとQDR時には受信部にターミネータが必要

　PCI-X 2.0 モード2のカテゴリ1のデータ転送信号については，現在のところレシーバ側にターミネータ（終端抵抗）を追加する必要があります．ターミネータは，PCIデバイスのパッケージの内部または外部に付けることができます．

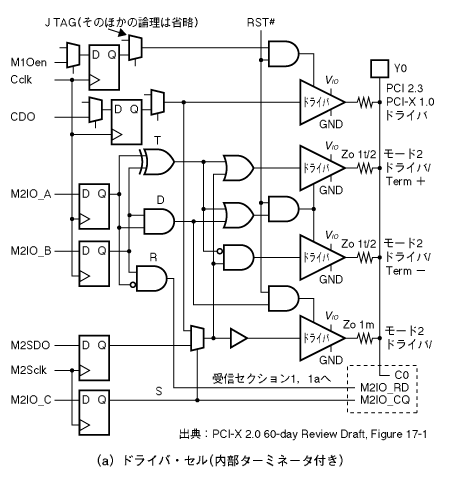

　ドライバ・セルの設計は任意です．図5（a）の例では，内部ターミネータ付きドライバはハード・マクロとして開発されており，ピンの近くに配置されます．

　カテゴリ1 I/Oセルは，PCIの基本クロック周波数（PCL_CLK），またはその2倍（DDR時），4倍（QDR時）の周波数で動作します．図5（a）の場合，四つのドライバを備えており，VIOをもとにVTERMを生成します．図中の抵抗のうちの三つを変更して，ドライバの動作を調整します．

　図5（a）のいちばん上のドライバはカテゴリ2 I/Oセルと同じであり， PCIやPCI-X 1.0，PCI-X 2.0 モード1で動作する際に使用します．これらのモードにおけるVIOの値は3.3Vです．図5（a）の上から2～4番目のドライバは，バス・モードがPCI-X 2.0 モード2のときに使用します．このモードにおけるVIOは1.5Vです．

〔図5〕カテゴリ1 I/Oセルのターミネーション
（a）は内部ターミネータ付きのドライバ・セルである．
