PCI-X 2.0の仕様概要と設計方針（後編） ――I/Oセルの設計とパッケージング
図4は，カテゴリ2のドライバ/レシーバ・セルの設計例を示しています．ドライバ側は，すべてのPCIモードやPCI-X 1.0モード，PCI-X 2.0モードについてアクティブになっています．セル間で一貫したタイミングを得るため，データ・アウトおよびイネーブル出力レジスタは，I/Oセルの内部に配置されます．このI/Oセルはハード・マクロとして開発されており，信号の配列に応じてダイ上の必要な場所へ配置されます．
PCIモードの場合，レシーバ側では，信号Y0を直接レシーバ出力信号Y1に送ります．PCI-Xモード（図4の中のPCI-X_en が真）のときはつねに，信号Y0はレシーバ出力信号Y1に送られる前にレジスタに保持されます．バスがフローティング状態になるのを避けるため，レシーバはディセーブルにしてもかまいません．
最後に，カテゴリ2 I/Oセルは，つねにPCIの共通クロック周波数で動作することと，I/O電圧のVIOではなく3.3Vの電源のみを使用することに注意が必要です．

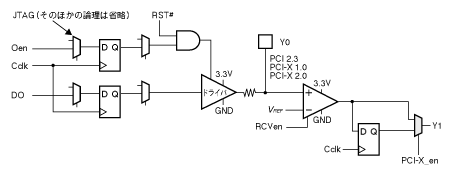

〔図4〕 カテゴリ2 I/Oセル
ドライバ/レシーバ・セルの設計例を示す．ドライバ側はすべてのPCIモードやPCI-X 1.0モード，PCI-X 2.0モードについてアクティブである．
