PCI-X 2.0の仕様概要と設計方針（後編） ――I/Oセルの設計とパッケージング
●動作モードによって使用するI/Oセルは異なる
以下にそれら3種類のI/Oセルについて説明します．
1）カテゴリ1 I/O セル
「カテゴリ1 I/Oセル」は，同期データ転送モードと共通クロック・データ転送モードの両方で動作する信号（アドレス/データ用のAD，C/BE#およびECC）に適用されます．
図1に，カテゴリ1 I/Oセルの受信セクション1の設計例を二つ示します．片方の回路だけを使ってLSIを開発することもできますが，両方のタイプのI/Oセルを用意しておいたほうが，つごうが良いようです．

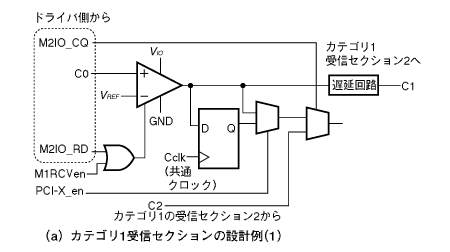

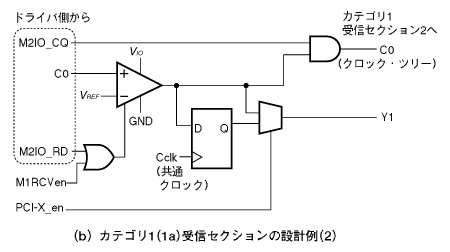

〔図1〕カテゴリ1 I/Oセルの受信セクション1
カテゴリ1 I/Oセルを設計するうえでは，（a）と（b）の二つのタイプを用意しておくとよい.
