省エネ，静音家電を実現するモータ制御アルゴリズムの実装事例 ―― dsPICマイコンを利用して3相ACモータを制御
コラム2 ディジタル・シグナル・コントローラの概要
曹 亜君
ディジタル・シグナル・コントローラ（DSC）はMicrochip Technology社の製品シリーズで，マイクロコントローラ（MCU）のコントロール属性と，ディジタル・シグナル・プロセッサ（DSP）の計算機能，および処理能力を組み合わせたシングル・コアの組み込みコントローラLSIです．図B-1に，ディジタル・シグナル・コントローラのブロック図の例（dsPIC30F601A）を示します．

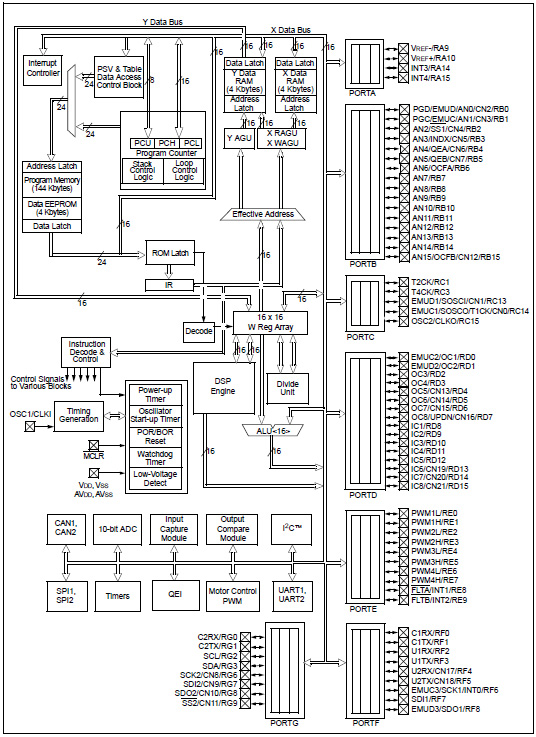

図B-1 ディジタル・シグナル・コントローラ
dsPICのDSPエンジンは，デュアル40ビット・アキュムレータ，17ビット×17ビット入力の積和演算を1サイクルで実行できるMAC（Multiplier and Accumulator），40ビットのバレル・シフタ，デュアルオペランド・フェッチ，DO/REPEATループなど，ディジタル信号処理アプリケーションが要求する多くの機能を備えています．DSPエンジンのブロック図を図B-2に示します．

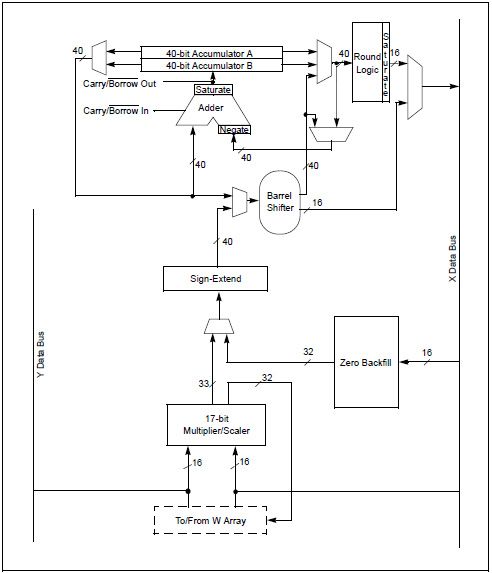

図B-2 DSPエンジン
ソウ・ケント
マイクロチップ・テクノロジー・ジャパン(株) シニアFAE
