技術解説 2006年5月17日
リード部品のはんだ付けには,フローはんだ槽と呼ばれる装置を用います(写真12).
フローはんだ槽では,溶かされたはんだが噴流しています.リード部品が挿入されたプリント基板は,このはんだの表面を流れます.プリント基板のレジスト部にははんだが付かず,パッド部分にのみはんだが付くため,部品がはんだ付けされることになります(図2).
最近は鉛フリーはんだが主流です.

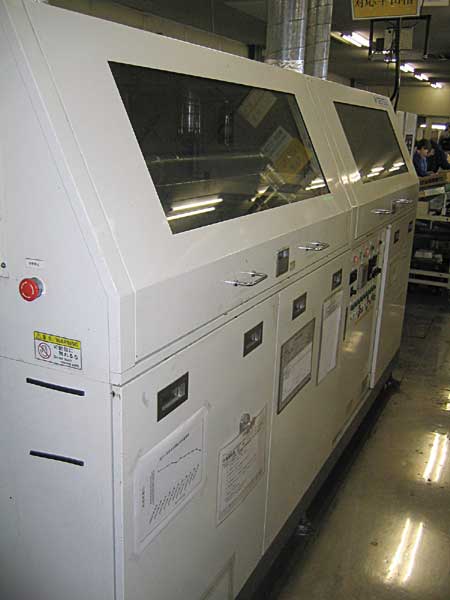

(a)外観

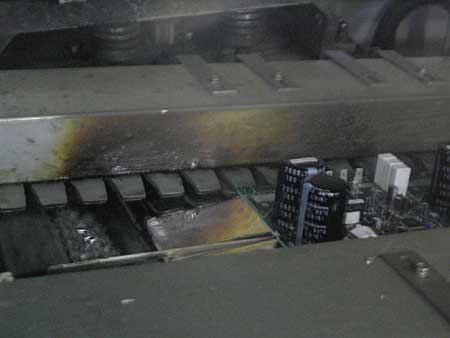

(b)はんだ噴流部
写真12 フローはんだ槽リード部品のはんだ付けには,フローはんだ槽を用いる.

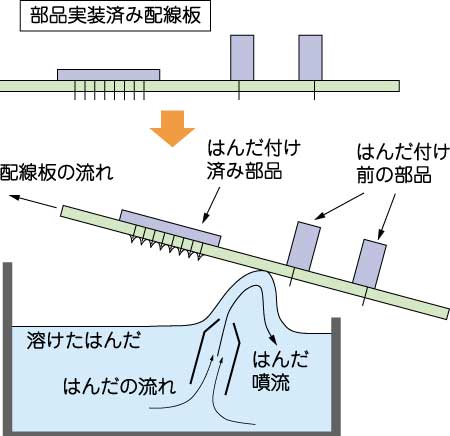

図2 フロー法フローはんだ槽では,溶かされたはんだが噴流している.リード部品が挿入されたプリント基板は,このはんだの表面を流れる.プリント基板のレジスト部にははんだは付かず,パッド部分にのみはんだが付くため,部品がはんだ付けされる.
