これがプリント基板の組み立て工程だ！ ――フレッシャーズのためのPCB実装・検査工程入門
● リード部品の自動実装
自動挿入機用のリード部品は，テープでつながった形で供給されます．
リード部品のうち，抵抗やダイオードなど，部品の両側をテープで付けられているものをアキシャル部品と呼びます（写真6）．アキシャル部品はアキシャル部品自動挿入機でリード線をカットし，足を曲げ，プリント基板の穴に挿入します（写真7）．そして，プリント基板の裏側（部品実装面と反対側）に出ている部品の足は，プリント基板から抜けないように曲げられます．

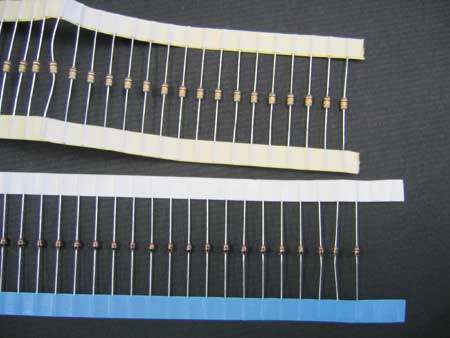

写真6 アキシャル部品
抵抗やダイオードなど，部品の両側をテープで付けられているものをアキシャル部品と呼ぶ．
（a）外観

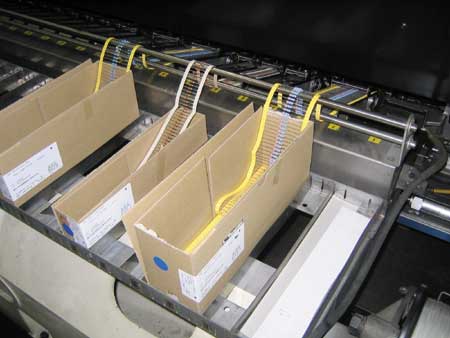

（b）部品装てん部

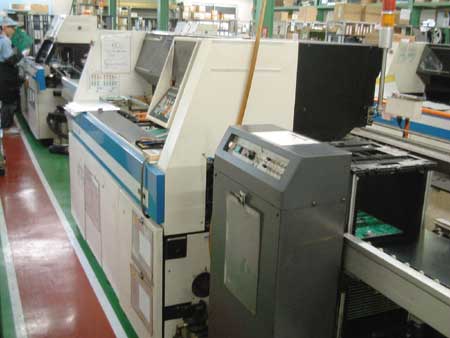

写真7 アキシャル部品自動挿入機
リード線をカットし，足を曲げ，プリント基板の穴に挿入する．
