これがプリント基板の組み立て工程だ! ――フレッシャーズのためのPCB実装・検査工程入門
● SMT部品の実装とはんだ付け

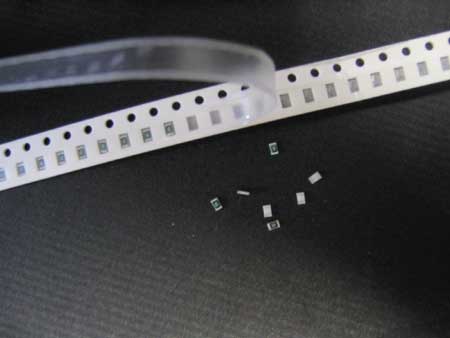

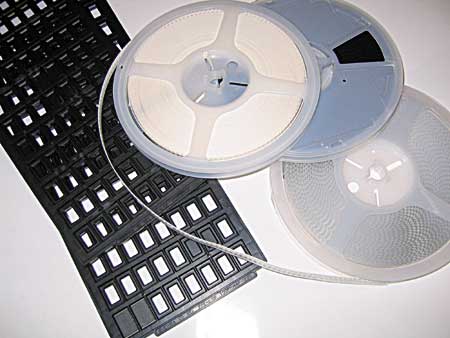

写真1にSMT部品の例を示します.小型のSMT部品は,長いテープの上に部品が並べられ,そのテープが巻かれたリール形状で供給されます.また,CPUやメモリなどの比較的大きなSMT部品は,トレーに並べられた状態で供給されます.

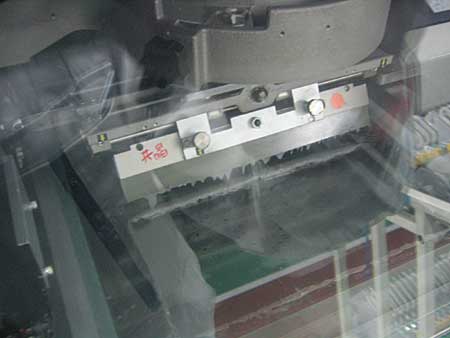

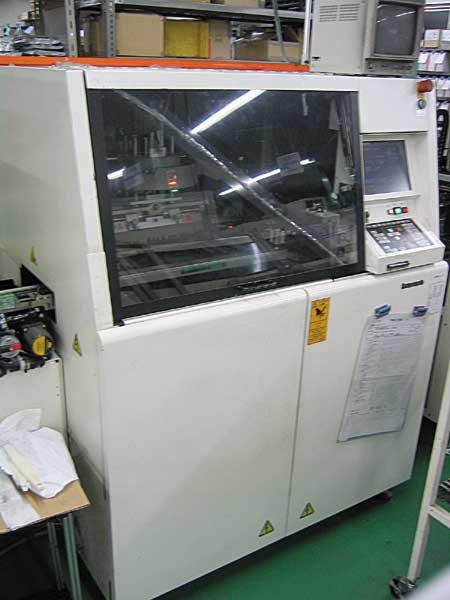

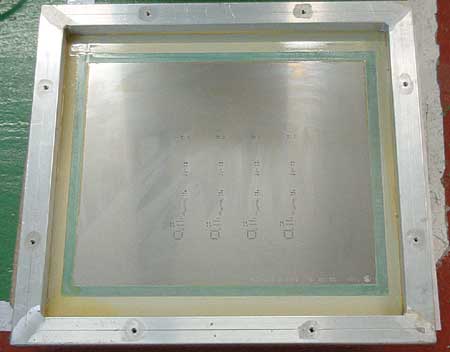

SMT部品を実装する場合には,まずプリント配線板上にクリームはんだと呼ばれるペースト状のはんだを印刷します(写真2).これは,メタル・マスクと呼ばれる版(写真3)を使って印刷されます.
