つながるワイヤレス通信機器の開発手法（11） ──ASICを設計する（中編） エラー訂正回路とタイミング回路の実装
●ビット同期とフレーム同期
タイミング・リカバリには，ビットごとに同期をとるビット同期回路（図1の中のクロック・リカバリのブロック内にある）と，フレームのタイミングをとるフレーム同期回路（図1の中のタイミングのブロック内にある）がある．ビット同期回路とフレーム同期回路は図9のような関係になる．
ビット・タイミング検出回路とディジタルPLL（phase-locked loop）によってビット同期回路が構成されており，この中で受信信号にビット同期した信号を生成する．
フレーム同期回路は，基準同期ワード，同期ワード比較回路，フレーム・カウンタからなる．同期ワード比較回路とフレーム・カウンタは，ディジタルPLLで作られてビット同期クロックに同期して動作し，フレームのタイミングを決定する．フレーム・カウンタとは通信フレーム長を1周期とするカウンタで，例えばディジタル携帯電話の場合は280ビットで1周するカウンタになる．

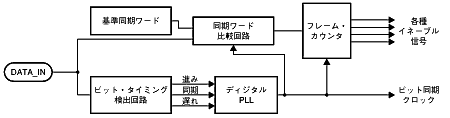

〔図9〕ビット同期とフレーム同期
ビット同期回路はビット・タイミング検出回路とディジタルPLLから，フレーム同期回路は，基準同期ワード，同期ワード比較回路，フレーム・カウンタからなる．
