つながるワイヤレス通信機器の開発手法（11） ──ASICを設計する（中編） エラー訂正回路とタイミング回路の実装
ハミング符号ではシンドロームを用いてエラーの生じた箇所を特定できる．また，その部分を反転すればエラー訂正を行うことができる．シンドロームとエラーが生じた位置の関係は表1のとおりである（リスト2）．
〔表1〕シンドロームとエラーの関係
|
シンドローム
|
エラー・ビット位置
|
|
00000
|
エラーなし
|
|
11010
|
0ビット目エラー
|
|
01101
|
1ビット目エラー
|
|
11100
|
2ビット目エラー
|
|
01110
|
3ビット目エラー
|
|
00111
|
4ビット目エラー
|
|
11001
|
5ビット目エラー
|
|
10110
|
6ビット目エラー
|
|
01011
|
7ビット目エラー
|
|
11111
|
8ビット目エラー
|
|
10101
|
9ビット目エラー
|

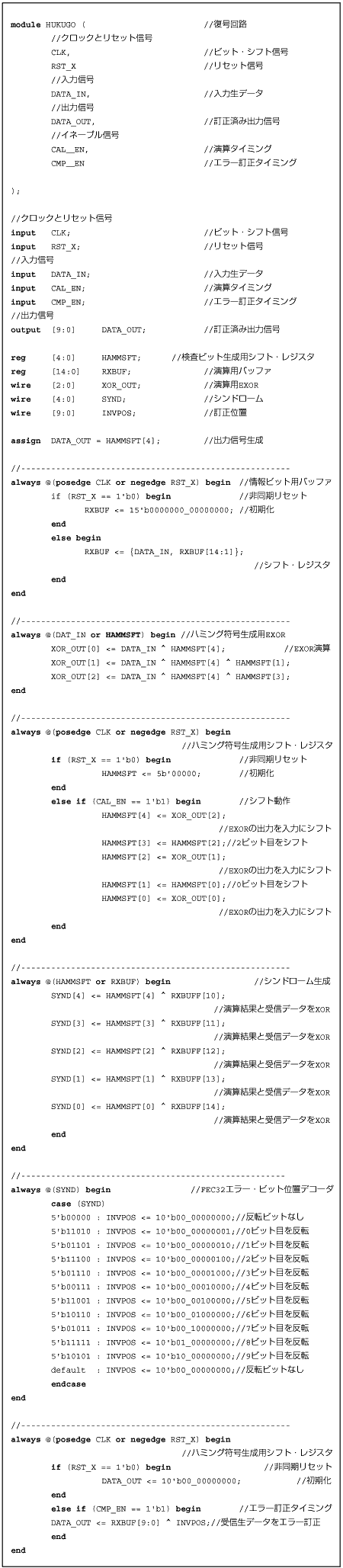

〔リスト2〕復号回路
