つながるワイヤレス通信機器の開発手法（11）　──ASICを設計する（中編）　エラー訂正回路とタイミング回路の実装

太田博之

tag: 組み込み半導体

技術解説 2004年4月27日

　この動作によって，最初の10ビットとしてはDATA_INのデータそのものが，続く5ビットではシフト・レジスタで生成された検査ビットが出力として現れる（リスト1）．

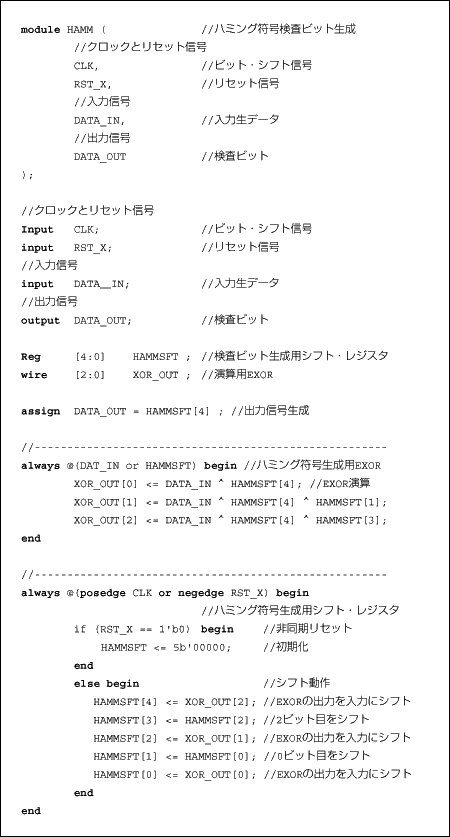

〔リスト1〕ハミング符号における検査ビット生成
