つながるワイヤレス通信機器の開発手法（11） ──ASICを設計する（中編） エラー訂正回路とタイミング回路の実装
●チャネル・デコーダで復号処理を行う
符号化回路で検査ビットを付加した（15.10）短縮ハミング符号を送信する場合，受信側には同じく（15.10）短縮ハミング符号に対応したエラー訂正回路を用意する．この回路を復号回路と呼ぶ．（15.10）短縮ハミング符号用の復号回路は図5のようになる．また，図5の回路を動作させるためのクロックとイネーブル信号の関係を図6に示す．復号回路は次のような動作を行う．
- エラーを含む受信データ（DATA_IN）の情報ビット（前半10ビット）の部分に対して検査ビットを生成する（この回路は符号化回路と同一）．
- 生成した検査ビットと受信信号の検査ビットの部分（後半の5ビット）について，ビットごとに排他的論理和EXORをとる．このEXORの出力をシンドロームと呼ぶ．
- EXORの出力から情報ビットの部分のエラーを訂正し，誤りのない情報ビットを得る（DATA_OUT）．この演算はCMP_EN＝"H"のタイミングで行われる

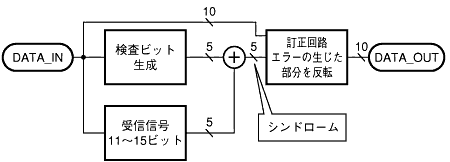

〔図5〕復号化回路
（15.10）短縮ハミング符号用の復号回路を示す．
〔図6〕イネーブル信号
CAL_EN＝"H"の区間で検査ビットを生成する．生成した検査ビットと受信信号の検査ビットの部分のEXORをとる．EXORの出力から情報ビットの部分のエラーを訂正し，誤りのない情報ビットを得る．
