マルチプロセッサで実現したH.264ビデオ・デコーダ ――コンフィギャラブル・プロセッサのユーザ定義命令とオンチップ・バスを活用
● ユーザ拡張命令で必要な処理性能を得る
開発にあたり，筆者らは消費電力やコストの観点からハードウェアの設計目標を定めました（図9）．このハードウェアの設計目標の範囲内で，ハードウェアを最適に構成できるわけです．機能分割やデータ共有など，ソフトウェア・アーキテクチャを設計した後は，個々のソフトウェア開発を独立して行えます．プロセッサに必要な演算能力は，ユーザ拡張命令を用いて得ることができますし，演算に必要とする最適なメモリを構成することができます．
- 物理的設計目標
サイズ：10.5mm2以下（0.13μm CMOSプロセス）
クロック周波数：200MHz 以下
（消費電力などの目標から設定） - 機能（スペック）目標
マルチスタンダード（H.264，MPEG-2/4，VC1）
SDTVレベルの解像度，フレーム・レート（PAL，NTSC） - ハード・ワイヤード論理を最小にする
完全ソフトウェア・デコード
図9 設計目標
消費電力，コストの観点から設計目標を定めた．
各プロセッサの構成を図10に示します．ユーザ拡張命令の例として，ここではH.264のデブロッキング・フィルタなどに必要な演算命令（Pixel Engine）と算術符号（CABAC）の復号に必要な命令を示します．

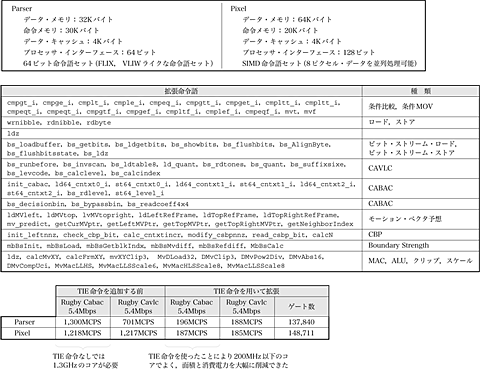

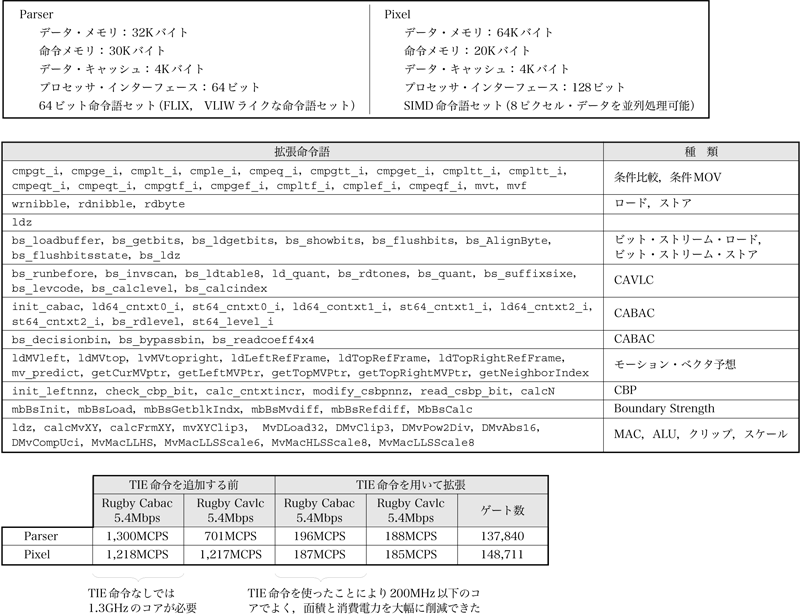

図10 プロセッサの構成
ここではH.264のデブロッキング・フィルタなどに必要な演算命令（Pixel Engine）と算術符号（CABAC）の復号に必要な命令を示す．
