「Icarus Verilog」+「IVI」の使い勝手を試す ――波形表示GUI付きのフリー・シミュレータ
● 自作のコードでシミュレーションしてみる
サンプルを動かすだけではおもしろくないので，自作のコードもいくつか試してみました．コードを自作する場合，IVIにはソース・コード・デバッガの機能はないので，手ごろなテキスト・エディタと組み合わせて使うことになります．なお，デバッグ時など，シミュレーションを繰り返す際には，コマンド・ウィンドウからいちいち命令を入れるのはめんどうなので，doファイルを作っておくことをお勧めします．
1）波形と文字を表示する
まずはinitial文を使って，波形と文字変数を表示してみました（リスト1，図4）．ソフトウェアのテスト・プログラムで文字を表示する場合，「Hello World！」と書かせるプログラムをよく見かけますが，ハードウェアのシミュレータらしい文章にしました．

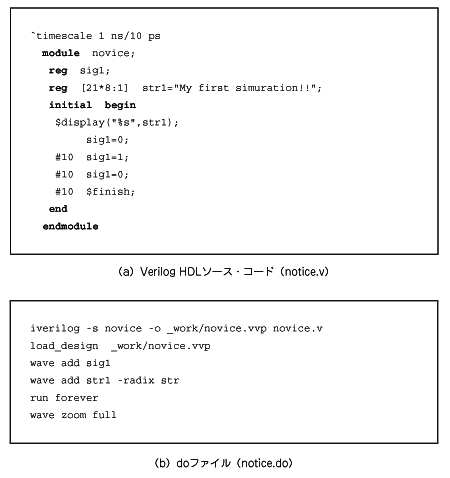

リスト1 波形と文字を表示する

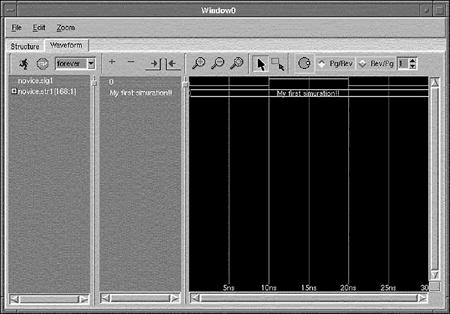

図4 波形と文字を表示するプログラムの実行結果
リスト1（a）のソース・コードに対し，リスト（b）のdoファイルを実行した結果の波形．
