「Icarus Verilog」+「IVI」の使い勝手を試す　――波形表示GUI付きのフリー・シミュレータ

2）信号の選択とシミュレーションの実行

　無事にコンパイルが完了したら，生成したオブジェクトをツール上で開きます．まだツールを起動していない場合，以下のコマンドを入力してIVIを起動します．

　　% $IVI_HOME/bin/ivi

　IVIが起動したら（図1），メニュー・バーから「File」→「Open」→「Design」を選択してファイル（*.vvp）を指定します^注6．次に，シミュレーションを開始する前に表示する信号を指定します．メニュー・バーから「File」→「New」→「Waveform Window」で波形表示ウィンドウを開きます．そこでStructureタブを選択すると，ソース・コードで使用されている信号がツリー状に表示されます（図2）．確認したい信号をマウスでクリックしてハイライトさせ，マウスの右ボタンをクリックしてメニューから表示条件を選択します．そして，Waveformタブを選択し，［Run simulation］ボタン（走る人間を示したアイコン）をクリックするとシミュレーションを実行します^注7．

　GUIからシミュレーションを実行する場合には時間指定ができないので，かならずソース・コードに$finishを入れておくようにしましょう．そうしないと無限に実行されてしまいます．

　なお，IVIのコマンド・ウィンドウから使用できるコマンドについては，コラム「IVIのコマンド」を参照してください．コマンドの種類は商用のシミュレータよりシンプルで，理解しやすいものでした．また，コマンドがわからない場合には，IVIに付いているヘルプ（英文）を参照するとよいでしょう．

 注6；または，コマンド・ウィンドウで「load_design ［ファイル名］」を実行する．
 注7；コマンドで指示する場合には，「wave add ［信号名］」などを実行する．後は，runコマンドを打ち込めば，シミュレーションが実行される．

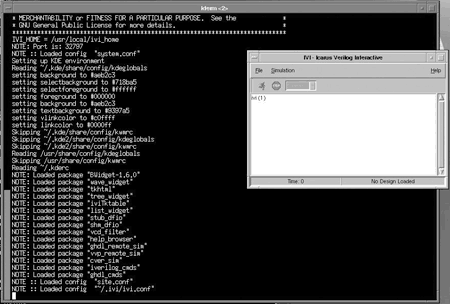

図1　IVIを起動したところ

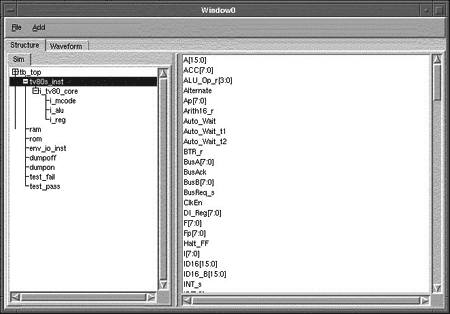

図2　波形表示させたい信号を選択する
波形表示ウィンドウを開いてからStructureタブを選択し，信号を指定する．
