「Icarus Verilog」+「IVI」の使い勝手を試す ――波形表示GUI付きのフリー・シミュレータ

竹本 悟

tag: 組み込み

技術解説 2005年6月24日

●○● Column ●○●
Linux版のインストール

 まず,下記の二つのファイル注Aをダウンロードします.

  • ivi-home-tcl-0.4-20031121.tar.gz
  • ivi-verilog-20031009.prepatched.tar.gz

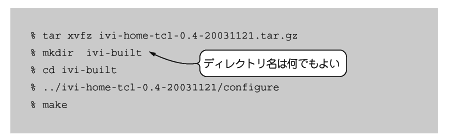

 前者はGTK(The GIMP Toolkit)関連のパッケージ,後者はIcarus VerilogとIVIのプログラム本体です.ダウンロードしたら,以下の手順でGTKのライブラリをコンパイルします.エラーが出ずに完了したら,作成したディレクトリ(以下の例ではivi-built)の中にivi_homeというディレクトリができているのを確認してください.

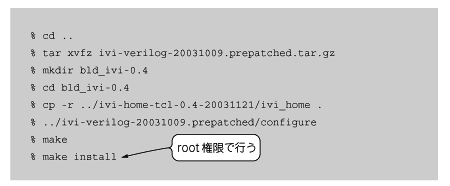

 次に,IVI本体をコンパイルします.


 コンパイルが無事に終了したら,ivi_homeを適当なディレクトリの下にコピーしてください.筆者は/usr/localの下にコピーしました.

 なお,一般的なフリー・ソフトウェアでは,解凍してできたディレクトリの中でconfigureを実行しますが,このソフトウェアの場合,別のディレクトリ(bld_ivi-0.4)を作る必要があります.それをしないでいきなりconfigureを実行すると,makeするときにエラーが発生してしまいます.

 注A;この二つのファイルが,本稿執筆時点での最新版である.ファイル名の後半の番号はバージョンを示しているので,ダウンロードするときはよく確認していただきたい.
