「Icarus Verilog」+「IVI」の使い勝手を試す　――波形表示GUI付きのフリー・シミュレータ

● サンプル回路をシミュレーションしてみる

　IVIにはサンプルのVerilog HDL記述が付属しています．何でもよいからシミュレーションしてみたい，という方は，このコードでテストしてみてください．

　サンプル・コードはexamplesフォルダ内にあります．例えば，この中のverilog\miniriscフォルダにあるのは，簡単なRISCプロセッサ・コアのサンプルです．なお，Linux版に付いているdoファイルは少し修正が必要です^注8．

1）Linux版の場合

　Linux版の場合，ファイルを修正済みのものに置き換えた後，以下のようにしてサンプル・コードをビルドします．エラーが出ずに終了すると，このディレクトリにrisc_core.vvpというファイルができています．

　　% cp -r ＄IVI_HOME/example/verilog /minirisc minirisc
　　% cd minirisc/src
　　% ../build

　次に，IVIを起動してdoファイルを読み込みます（メニュー・バーから「File」→「Open」→「Command File」を選択して，doファイルを開く）．doファイルはIVIの起動時に指定することもできます．起動時に指定するには，

　　% $IVI_HOME/bin/ivi -do minirisc_icarus _runtest.do

と入力します．doファイルを読み込むとシミュレーションが実行され，波形が表示されます（図3）．

 注8；修正済みのファイルは本誌のWebサイト（http://www.cqpub.co.jp/dwm/）から入手できる．

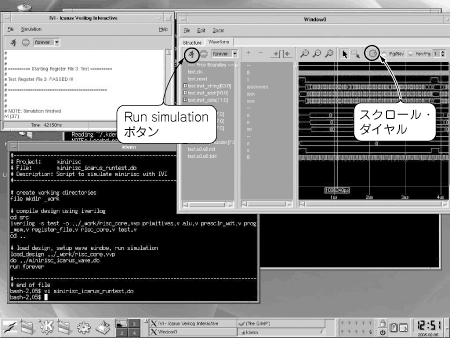

図3　サンプル回路（minirisc）のdoファイルを実行したところ
minirisc_icarus_runtest.doを読み込むとシミュレーションが実行され，波形ウィンドウが自動的に開いて波形を表示する．
