「Icarus Verilog」+「IVI」の使い勝手を試す ――波形表示GUI付きのフリー・シミュレータ
4）Z80のシミュレーション
自作のコードではないのですが，Z80互換のプロセッサ・コアのシミュレーションを試してみました．Z80のフリーのコードとしてはVHDLで記述された「T80」が有名ですが，Verilog HDL版である「TV80」もリリースされているので，こちらのコードでシミュレーションしてみることにしました．TV80は，T80と同じようにOPENCORESのWebサイト（URLは「http://www.opencores.com/」）からダウンロードできます．
結果は，非常に満足のいくものでした．Verilog HDLのコードをほとんどいじらなくてもシミュレーションを実行できました（リスト4，図5）．ソフトウェアとしては，ごく簡単なプログラムをROMにロードさせて実行してみました．

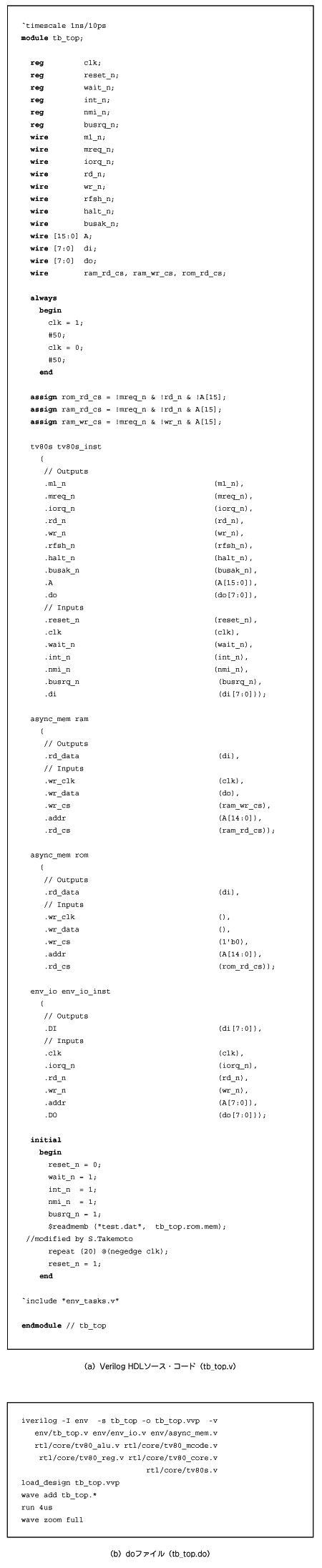

リスト4 Z80のシミュレーション（一部）

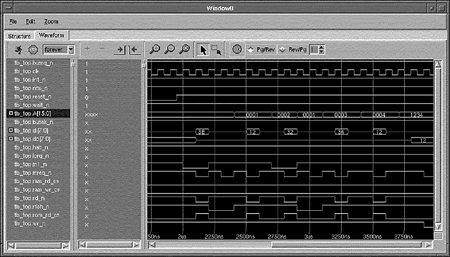

図5 Z80のシミュレーション結果
リスト1（a）のソース・コードやそのほかのTV80のソース・コードに対し，リスト1（b）のdoファイルを実行した結果の波形．
