ネットワーク・プロセッサを使ってネットワーク・ボードを開発する ――電源回路設計の留意点とボード実装時のトラブル対策
本ボードでは，前頁2種類の電源のほかに，EthernetスイッチIC用の2.5V，PCIやPCカード用の5V，の合計4系統の電源が使われています．また，マニュアル・リセット用のスイッチ入力も必要でした．マニュアル・リセット回路入り4電源監視ICが見つからなかったため，最終的にはマイクロプロセッサ監視用ICを含む3個のリセットICとレベル変換回路が必要となりました（図5）．1チップでネットワーク・ボードの主要な機能をカバーできるIXP425ですが，この電源投入とリセットのシーケンスの部分は見直してほしい点だといえます．

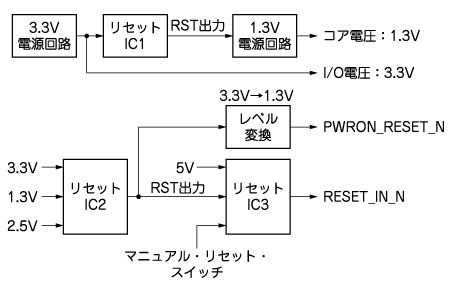

図5 ボードの電源回路部 本ボードでは，合計4系統の電源を使用する．不ぐあいなく電源回路を動作させるために，最終的に3個のリセットIC（マイクロプロセッサ監視ICを含む）とレベル変換回路が必要となった．
