つながるワイヤレス通信機器の開発手法（10） ──ASICを設計する（前編） 送信側のデータ処理の実装
例えば，QPSK（quadrature phase shift keying）と呼ばれる4相のディジタル位相変調信号を作成したい場合，図5のようになる．QPSK信号は2ビットのデータごとに位相点を特定し，送信する方式である．例えば，入力データが"11"の場合はπ/4，"10"の場合は－π/4になる．つまり，"00"～"11"の四つの点を生成するには，IとQの振幅をそれぞれ表1の値にすればよいことがわかる．

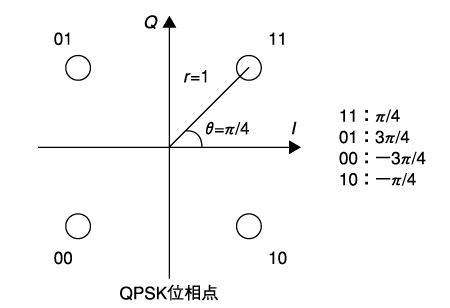

〔図5〕 QPSK （quadrature phase shift keying）
QPSKと呼ばれる4相のディジタル位相変調信号を作成すると図のようになる．
〔表1〕位相点
|
|
I
|
Q
|
θ
|
|
00
|
－1/√2
|
－1/√2
|
－3π/4
|
|
01
|
－1/√2
|
1/√2
|
3π/4
|
|
10
|
1/√2
|
－1/√2
|
－π/4
|
|
11
|
1/√2
|
1/√2
|
π/4
|
