つながるワイヤレス通信機器の開発手法（10）　──ASICを設計する（前編）　送信側のデータ処理の実装

　変調では，振幅，周波数，位相のいずれかに情報をのせる．のせる対象によって振幅変調（AM/ASK），周波数変調（FM/FSK），位相変調（PM/PSK）と呼びかたが異なる^注．

　変調信号は，図4のようにベースバンド変調回路，D-Aコンバータ，RF回路に含まれる直交変調器で作られる．

　ベースバンド変調回路では，D-Aコンバータの出力のIとQに相当するディジタル・データを生成する．D-AコンバータのブロックにはI用とQ用の二つのD-Aコンバータが入っており，ベースバンド変調回路から来たディジタル・データをIとQに相当するアナログ信号に変換する．I，Qのアナログ信号については，直交変調器の中で以下の式に相当する変換が行われる（ここで，fcは送信電波の周波数）．

　式（1）は，上述の変調信号の式そのものである．したがって，図4の回路構成で適切なIとQの信号を生成できれば，どのような変調波でも作ることは可能である．

 注；AM（amplitude modulation），FM（frequency modulation），PM（phase modulation）といった呼びかたはアナログ変調で用いられ，ASK（amplitude shift keying），FSK（frequency shift keying），PSK（phase shift keying）といった呼びかたはディジタル変調で用いられる．

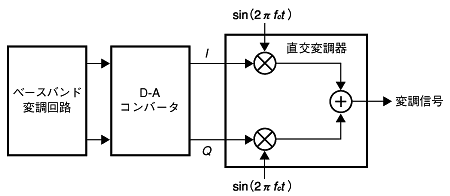

〔図4〕変調回路の実例
変調信号は，図のようにベースバンド変調回路，D-Aコンバータ，RF回路に含まれる直交変調器で作られる．
