PCI-X 2.0の仕様概要と設計方針（前編）　――DDR、QDRを利用して最大4,264Gバイト/sでデータ転送

●新たなストローブ信号を追加

　新たにPCI-X 266（2.132Gバイト/s）とPCI-X 533（4.264Gバイト/s）のデータ転送速度を実現するため，PCI-X 2.0では「ソース同期転送（source synchronous transfer）」と呼ばれるデータ転送方式を用います．ソース同期トランザクション転送では，「共通クロック・サンプリング」と「ソース同期サンプリング」の2種類を使用します．共通クロック・サンプリングは，すべてのフェーズにおける制御信号や，アドレス・フェーズとアトリビュート・フェーズ^（注2）におけるADバス^（注3）とECCバス^（注4）で使用します．一方，ソース同期クロック・サンプリングは，データ・フェーズにおけるADバスとECCバスで使用します．

　ソース同期クロックは，PCI-Xモード2で利用されます．具体的には，メモリ書き込み以外のデータ・フェーズのバースト・プッシュ・トランザクション転送に利用されます．クロック・スキーム間の切り替えを高速に行う必要があるため，PCI機器の開発者は，データ転送モードを迅速に決定できるモード・ステート・マシンを開発したいと考えるかもしれません（図1）．

 注2；アトリビュートとはバイト・カウント，リクエスタ（マスタ）/コンプリータ（ターゲット）ID，バス番号，シーケンス番号，そのほかの命令を処理するトランザクションである．PCI-Xバスでは，必ずリクエスタの情報をコンプリータに伝えなくなくてはならない．それはアドレス・フェーズの後に必ず入るアトリビュート・フェーズで行われる．
 注3；AD（アドレス/データ・バス）．PCIバスの信号線の一つであり，信号線がバス接続となっている．アドレス・フェーズではアドレス・バス，データ・フェーズではデータ・バスとして使用される．またアトリビュート・フェーズでは，ADの内容はリクエスタ情報となる．
 注4；PCI-X モード2ではエラー訂正のため，64ビット転送時には8ビットのECCが，32ビット転送時には7ビットのECCが本来のデータに付加される．ECCには専用のPCIピンが必要となるが，ピン割り当ての詳細については本稿の後編で述べる．

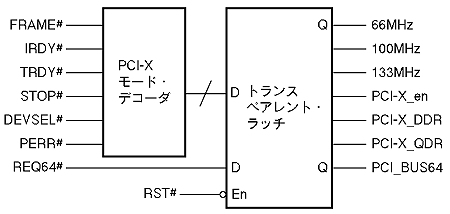

〔図1〕PCI 動作ステート・マシンの例
PCI-X 2.0バスは，迅速にクロック速度を変えることができる．PCI-X 2.0に対応したホスト・バス・アダプタの設計者は，現在の転送モードを知らせるステート・マシンを開発することになるだろう．
