PCI-X 2.0の仕様概要と設計方針（前編）　――DDR、QDRを利用して最大4,264Gバイト/sでデータ転送

　既存のPCIバスの問題点を改善したPCI-X 1.0規格が策定されたのは1999年9月だった．そして，今年（2002年）7月には，さらに性能を向上させたPCI-X 2.0規格がリリースされた．PCI-X 2.0規格は，DDR（double data rate）とQDR（quad data rate）の採用によって，PCI-X 1.0規格の2倍および4倍の最大データ転送速度を実現した．本稿では，PCI-X 2.0規格の仕様の概要と，ストローブ信号やI/Oセルなどを設計する際の注意事項を，前後編に分けて解説する．　　（編集部）

　PCI（Peripheral Component Interconnect）は，当初，まさに革命的で高性能なバス規格でした．そして，登場以来，少しずつ進化してきました．1999年9月にPCI-SIG（PCI -Special Interest Group）によって策定されたPCI-Xは，従来のPCIに比べてバスの効率やバス・クロック速度，1クロック当たりの転送量などを改善し，システムの性能をさらに向上させました（写真1）．

　今日，10GビットEthernet やUltra320 SCSIなどを利用する高速かつ多ポートのネットワーク機器は，さらに高速なバス速度を要求しています．こうした要求に応える次世代のバス規格として，PCI-X 2.0がPCI-SIGによって検討されています（コラム「川の流れのように」を参照）．

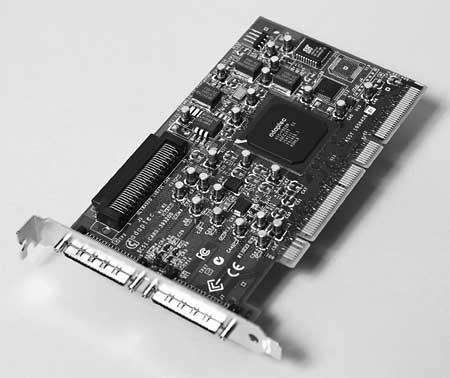

〔写真1〕Ultra320 SCSIインターフェース用のPCI-Xカード
米国Adaptec社のUltra320 SCSIに対応したSCSIアダプタ「Adaptec SCSI Card 39320D」．本アダプタには，PCI-XベースのUltra320 SCSIコントローラ「AIC-7902」が搭載されている．
