プリント基板設計を始めるにあたっての検討事項　――自分のしごとに合った分業方法とCAD環境を選択する

● 回路技術者向きのCADと基板技術者向きのCAD

　CADツールは設計現場の要求に合わせて統合化が進んでいます．また，設計技術の高度化に伴って，統合されるツールの種類も増えてきています．

　ここで少し注意しなくてはならないのは，CADツールによって，それを構成している内部機能（ポイント・ツール）の間の結合の度合いが異なっているということです．ここでは，結合の度合いが比較的密なツールを「統合ツール」，疎なツールを「集合ツール」と呼ぶことにします（「集合ツール」というのは筆者の造語で，一般に使用されているものではない）．

　両方とも複数のツールがセットになっていることに変わりありませんが，図3のような違いがあります．両者のいちばんの違いは操作性でしょう．統合ツールの場合，ツールを切り替えても操作方法は変わりません．その意味で，多くのツールを使い分ける用途に向いていると言えます．

　複数のベンダのツールを使い分けることは，設計者にとって大きな負担となります．このため，CADベンダはどのような設計現場でも，自社のツールだけですべての設計をまかなえるように，ツールの統合化を進めてきました．しかし，CADベンダはそれぞれ得意な技術分野をもっており，どうしても用途によって向き不向きがでてきます．

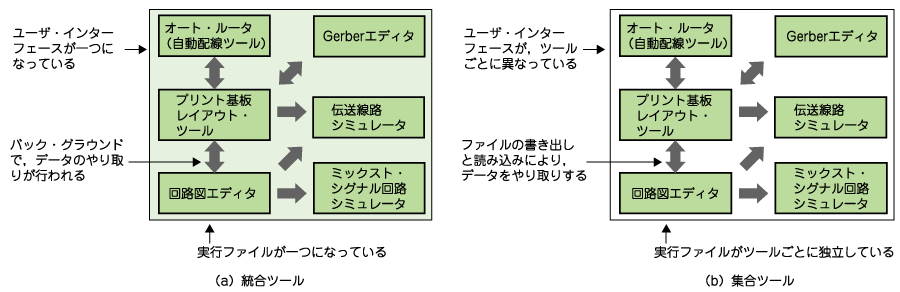

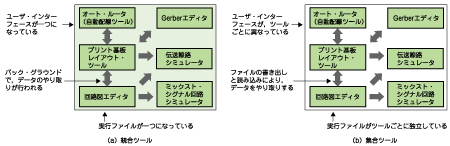

図3　統合ツールと集合ツールのイメージ
統合型のツールの中には，それを構成している内部機能（ポイント・ツール）の間の結合の度合いが密なツール（総合ツール）と疎なツール（集合ツール）がある．
