ソフト・マクロのCPUでLinuxを動かす（前編） ――FPGAベースのボード・コンピュータを設計する
2. Linuxが動作するFPGAボードを作る
今回筆者らが開発したボードのブロック図を図2に，外観を写真1に示します．
FPGAには，米国Xilinx社の「Spartan-ⅡEファミリ」を使用します．ソフト・プロセッサとしては同社の「Micro
Blaze」を使用します（コラム「ソフト・プロセッサMicroBlazeについて」を参照）．周辺I/OはMicroBlazeの開発キット「EDK6.1」に付属されているもののみを使用しています．ハードウェア構成は，uCLinuxを動作させることを想定して設計しました．

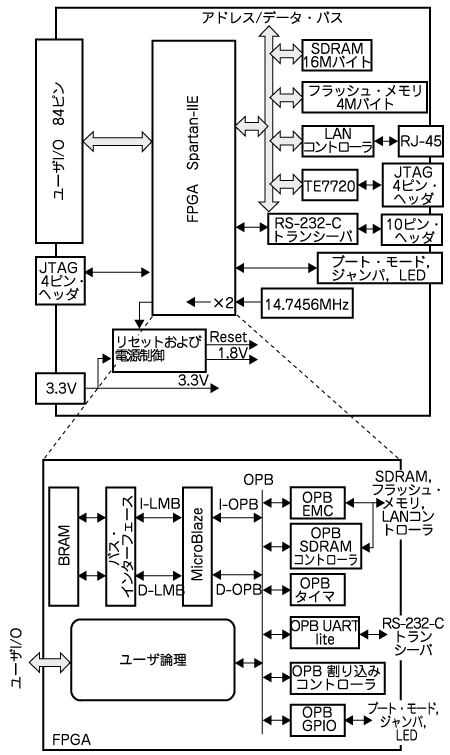

図2 開発したボードのブロック図
FPGAの「Spartan-ⅡE」とソフト・プロセッサの「MicroBlaze」を利用して実現したボード・コンピュータである．

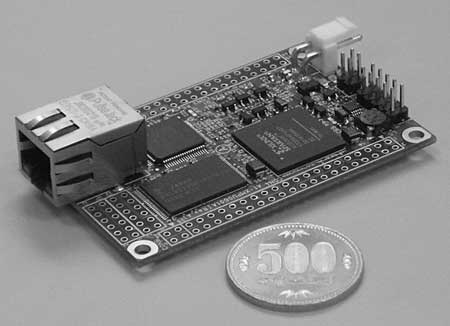

写真1 開発したボードの外観
a）外観
b）仕様の概要
| FPGA | Xilinx Spartan-II E（XC2S300E FT256） |
| CPUコア | MicroBlaze |
| 水晶発振器周波数 | 14.7456MHz（FGPAの内部で2倍の周波数にてい倍） |
| メモリ | フラッシュ・メモリ 4Mバイト SDRAM 16Ｍバイト |
| コンフィグレーション | フラッシュ・メモリ上に記憶，コントローラ TE7720 |
| JTAG | 2ポート（FPGA用，TE7720用） |
| Ethernet | 100Base-TX/10Base-T |
| シリアル・インターフェース | UART 115.2kbps |
| タイマ | 2チャネル（1チャネルはOSで使用） |
| フリーI/Oピン | 84ピン |
| 電源 | 電圧：3.3V 消費電流：200mA（プロセッサ動作時，Ethernet未接続時） |
| 基板サイズ | 72mm×47mm |
| 標準OS | uCLinux-2.4 |
