組み込み技術者のための資格試験,傾向と対策(5) ―― 直前対策! 情報処理技術試験特別号
解答・解説のページ(その1)

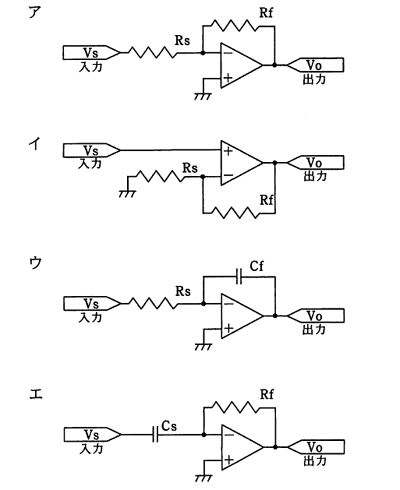

基本的なOPアンプ(演算増幅器)の増幅回路の問題です.反転増幅器は,その名の通り,入力信号のプラスマイナスが,出力信号では逆に反転する(位相が逆になる)回路です.OPアンプの反転増幅器は,OPアンプのマイナス入力端子に入力信号がつながっているのが特徴です.よって,OPアンプの反転増幅器はアです.
ちなみにイは非反転増幅器,ウは積分回路,エは微分回路です.
詳しくは,Tech Villageの技術解説記事「OPアンプとは何か ―― その働きと役目を知る」を参照ください.
