FPGA活用回路＆サンプル記述集（1） ―― アナログ信号入出力回路

　近年，ジャイロ・センサや加速度センサがゲーム機のコントローラやディジタル・スチル・カメラなどに搭載されるようになりました．これらは数mV～数百mVのアナログ信号をセンサ情報として出力します．しかしほとんどのFPGAは，アナログ信号を直接入出力できません．そこで今回は，アナログ信号をFPGAで取り込む方法や，複数のアナログ信号を選択して取り込む方法などを紹介します．（編集部）

• 事例1．A-Dコンバータを利用したアナログ入出力回路
  　【Keyword】A-Dコンバータ，アナログ・マルチプレクサ　
• 事例2．D-Aコンバータを利用してアナログ波形を生成する回路
  　【Keyword】D-Aコンバータ，アナログ波形の生成　
• 事例3．発振周波数を任意に設定できる数値制御型発振器
  　【Keyword】D-Aコンバータ　

事例1．A-Dコンバータを利用したアナログ入力回路

外部回路

• 回路図：図1-1，図1-3
• 主要部品：A-Dコンバータ，マルチプレクサ

HDL記述

• Verilog HDL記述：リスト1-1，リスト1-2
• 外部入力：sdata
• 外部出力：sclk，cs_n，adrs［2:0］
• 内部入力：ck，res，trg
• 内部出力：data［15:0］，busy
• パラメータ：なし

評価環境

• Quartus II Web Edition 6.1，Cyclone

　FPGAではA-Dコンバータを内蔵する製品はあまりありません．そのためアナログ信号を扱うためには外部にA-Dコンバータを配置し，制御する必要があります．

● A-Dコンバータを制御する

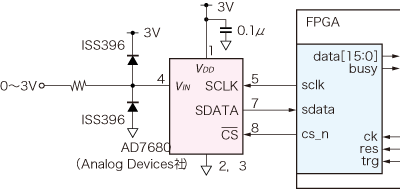

　図1-1にA-Dコンバータによるアナログ入力回路を示します．米国Analog Devices社の「AD7680」は，16ビット精度で1チャネルの入力を持っている逐次比較型A-Dコンバータです．このA-Dコンバータは，電源電圧が2.5V～5.5Vで動作するため，FPGAのI/Oが3.3Vの場合，直接制御可能です．

図1-1　A-Dコンバータを利用したアナログ信号の入力回路

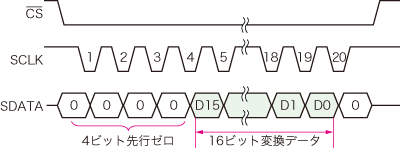

　出力はシリアル・インターフェースです．動作タイミングを図1-2に示します．CSを"L"にしたあと，SCLK（転送クロック）に合わせてデータ変換を開始します．最初の4ビットの'0'データのあと，上位ビット（ビット15）から16ビットの変換データを出力します．リスト1-1にA-Dコンバータから変換データを読み出す例を示します．

図1-2　シリアル・インターフェースのタイミング
CSを"L"にすることで変換が始まる．先行する4ビットのあと，上位ビットからA-D変換結果が出力される．

module　ad7680spi(ck,res,trg,busy,sclk,cs_n,sdata,data);
input ck;      //2MHz
input res;      //Reset Signal(Sync)
input trg;      //AD Covert Start Trigger
input sdata;      //AD Data from AD7680A
output busy;      //Convert Busy Signal
output sclk;      //SPI I/F Clock
output cs_n;      //Convert Enable
output [15:0] data;
reg [4:0]cnt;
reg busy;
reg cs;
reg [15:0]buff;
reg [15:0]data;
wire adend;
assign sclk = ck;
assign adend = (cnt==5'd20);　←変換完了（abend）生成
always @(posedge ck) begin
    if (res)    busy <= 1'b0;　←A-D変換動作中ビジー信号"H"
    else if (adend)    busy <= 1'b0;
    else if (trg)    busy <= 1'b1;
end
always @(negedge ck) begin
    if (res) cnt <= 5'b0;
    else if (~cs) cnt <= 5'b0;
    else cnt <= cnt + 5'b1;　←変換サイクル数カウント
end
//cs (cs_n)
assign cs_n = ~cs;
always @(posedge ck) begin
    if (res) 　　　　 cs <= 1'b0;
    else if (adend) 　 cs <= 1'b0;　←CS信号生成
    else if (busy) 　　 cs <= 1'b1;
  end
//buff
always @( posedge ck ) begin
    if (res)　 buff <= 16'b0;
    else if (~busy)　 buff <= 16'b0;
    else if (cnt < 5'd20) buff <= {buff[14:0],sdata};　←※1
end
//data
always @(negedge ck) begin
    if (res) 　　　　　　　　data <= 16'b0;
    else if (cnt == 5'd19)　　data <= buff;　←※2
end
endmodule

リスト1-1　A-Dコンバータのデータを読み出すVerilog HDL記述

※1；A-Dコンバータ変換データ格納（シリアル-パラレル変換）
※2；A-Dコンバータの変換が完了した時点で結果を出力（data）に反映
