FPGA活用回路＆サンプル記述集（1） ―― アナログ信号入出力回路

● NCOの記述

　リスト3-1が今回のNCOのVerilog HDL記述です．NCOの本質は累加算器ですから，
　　div <= div + di ;
の1行です．この累加算器の上位8ビットをcase文で作成したROMテーブルで正弦波に変換しています．もちろんメモリ・コアを使用したROMブロックを使っても構いません．

module nco(di, wave, clk, nreset) ;
        input [11:0]di ;←※12↓
        input clk ;
        input nreset ;
        output [7:0]wave ;　　　　※12↑

        reg [15:0]div ;　←※13

        reg [15:0]dii ;
        reg [7:0]wave ;
        always @( posedge clk or negedge nreset )
        begin
          if( nreset<= 0 ) begin←※14↓
            div <= 0 ;
            dii <= 0 ;
          end
          else begin
          div <= div + di ;　　　↑※14
          case (div[15:8])　←※15
              0:wave <= 8'h00 ; 1:wave <= 8'h00 ;
              2:wave <= 8'h00 ; 3:wave <= 8'h00 ;
              4:wave <= 8'h00 ; 5:wave <= 8'h00 ;
              6:wave <= 8'h01 ; 7:wave <= 8'h01 ;
              8:wave <= 8'h02 ; 9:wave <= 8'h03 ;
              10:wave <= 8'h03 ; 11:wave <= 8'h04 ;
              12:wave <= 8'h05 ; 13:wave <= 8'h06 ;
              14:wave <= 8'h07 ; 15:wave <= 8'h08 ;
              16:wave <= 8'h09 ; 17:wave <= 8'h0A ;
              18:wave <= 8'h0C ; 19:wave <= 8'h0D ;
              20:wave <= 8'h0F ; 21:wave <= 8'h10 ;
              22:wave <= 8'h12 ; 23:wave <= 8'h13 ;
              24:wave <= 8'h15 ; 25:wave <= 8'h17 ;
              26:wave <= 8'h19 ; 27:wave <= 8'h1B ;
              28:wave <= 8'h1D ; 29:wave <= 8'h1F ;
              30:wave <= 8'h21 ; 31:wave <= 8'h23 ;
              32:wave <= 8'h25 ; 33:wave <= 8'h27 ;
              34:wave <= 8'h2A ; 35:wave <= 8'h2C ;
              36:wave <= 8'h2E ; 37:wave <= 8'h31 ;
              38:wave <= 8'h33 ; 39:wave <= 8'h36 ;
              40:wave <= 8'h38 ; 41:wave <= 8'h3B ;
              42:wave <= 8'h3E ; 43:wave <= 8'h40 ;
              44:wave <= 8'h43 ; 45:wave <= 8'h46 ;
              46:wave <= 8'h49 ; 47:wave <= 8'h4C ;
              48:wave <= 8'h4F ; 49:wave <= 8'h51 ;
              50:wave <= 8'h54 ; 51:wave <= 8'h57 ;
              52:wave <= 8'h5A ; 53:wave <= 8'h5D ;
              54:wave <= 8'h60 ; 55:wave <= 8'h63 ;
              ～中略～
              252:wave <= 8'h00 ; 253:wave <= 8'h00 ;
              254:wave <= 8'h00 ; 255:wave <= 8'h00 ;
            endcase
        end
    end
endmodule

リスト3-1　数値制御型発振器のVerilog HDL記述

注；入出力の宣言．内部で分周された最低周波数のdi倍の周波数の正弦波がwaveから出力される
注；内部で2¹⁶分周する従って，最低周波数はclkの65,536分の1になる
注；NCOの本体となる累加算器
注；このcase文で正弦波に変換する

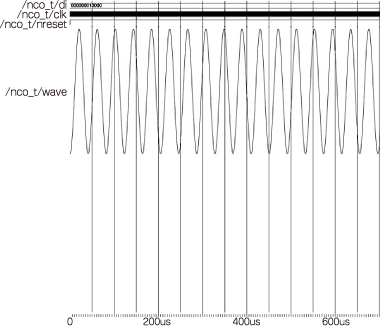

　最後に，このブロックを米国Mentor Graphics社の論理シミュレータModelSimでシミュレーションした例を図3-4に示します．

図3-4　NCOブロックの動作シミュレーション結果
