● 波形再生の周波数を切り替える

　波形データの再生周波数は，外部のロータリ・スイッチの設定により，FPGAの動作クロックを分周して生成します．この設定周波数で波形データを1回再生し，その後は繰り返し再生する設定となっています．

　今回は16段階の切り替え（0～15）に対応してFPGAの動作クロックを分周し，40kHz～10Hz（FPGAクロックが8.192MHzの場合）の再生周期に切り替え可能にしています．

　再生データのROMからの読み出しは，再生周期が2kHz以下の場合は4096個を順番に読み出し再生します．再生周期が2kHzを超える場合には4096個のデータを間引いて読み，周期内に収まるようにしています表2-2，図2-3．

表2-2　再生周波数によって使用する再生データが違う
4kHz以上の場合は一つ置きに2048個のデータで再生する．

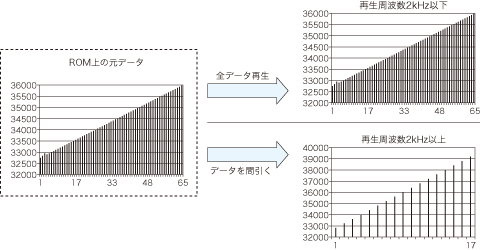

図2-3　ROMに内蔵するデータの再生イメージ
ROM番地：値（10進数）．

● データ格納ROM

　データ格納用のROMはQuartus IIのライブラリ（Mega Core）を用いて生成しました．ROMのサイズは2048×16ビットで，そのインターフェースとしてアドレス，クロック出力データを持っています．
　リスト2-1にD-Aコンバータ制御部分，リスト2-2に周波数設定部分，リスト2-3にROM制御部分のVerilog HDL記述を示します．

module dacntl(ck,res,freq,q,we,sck,adrs,mck);
input ck,res;
input [15:0]freq;
output [15:0]q;
output we, sck, mck;
output [11:0]adrs;

reg [15:0]freq;
reg [7:0]cktmp;
reg [11:0] cnt,wcnt;
reg wck,sck,we;
wire wcntmax;
wire [15:0] q,k1a,k2a;
wire [11:0] k1,k2,adrs ;
wire mck ,cka;

always@(posedge ck)begin　←※5
    if(res) cktmp <= 8'b0;
    else cktmp <= cktmp + 8'b1;
end

always@(posedge ck)begin
    if(res) frq <= 16'b0;
    else if(cktmp == 8'b0) frq <= freq;
end

assign k1a = (frq >= 16'd2000) ? frq / 16'd2000 : 16'd1;　←※6
assign k1 = k1a[11:0];
assign k2a = (frq <= 16'd2000) ? 16'd2000 / frq : 16'd0;
assign k2 = k2a[11:0];

assign wcntmax = (k2 > 1) ? wcnt == k2 - 12'b1 : 1'd0;　←※7↓

always@(posedge ck)begin
    if(res) wcnt <= 12'b0;
    else if(wcntmax) wcnt <= 12'b0;
    else wcnt <= wcnt + 12'b1;
end

always@(posedge ck)begin
    if(res) wck <= 1'b0;
    else if(wcntmax) wck <= 1'b1;
    else wck <= 1'b0;
end　　　　　　　　　　　※7↑

assign cka = (k2 > 12'd1) ? wck : ck ; 　←※8

always@(posedge cka)begin
    if(res) sck <= 1'b0;
    else sck <= ~sck;
end

always@(negedge cka)begin
    if(res) we <= 1'b0;
    else if(we) we <= 1'b0;
    else if(~sck) we <= 1'b1;
end

always@(posedge sck or posedge res)begin　←※9
    if(res) cnt <= 12'b0;
    else cnt <= cnt + k1;
end

assign adrs = cnt[11:0];// * 12'd4;//16kHz
assign mck = sck & ~cka;

memif wfm1(mck,res,adrs,q);　←ROMブロック

endmodule

リスト2-1　D-Aコンバータ制御部のVerilog HDL記述

注5；周波数の更新タイミング設定（16クロック・サイクルに1回）
注6；設定周波数によって，ROMデータの読み出しを切り替え．2kHz以下の場合には，k1（ROMアドレスの移動ステップ）を'1'にして全データを利用．2kHz以上の場合には「周波数/2kHz」でアドレスの移動ステップ（間引き）を設定．
注7；再生周波数が2kHzより遅い場合は，D-Aコンバータのデータの更新を周波数に合わせる．そのため，更新用クロック（WCK）を生成
注8；D-Aコンバータの更新クロックを切り替え
注9；ROMの読み出しアドレスを生成

//frq set
module frq_set(dsw,frq);

input [3:0]dsw;
output [15:0]frq;// 1 - 64,000[Hz]

reg [15:0] freq;

always @(dsw) begin
    case(dsw)
        4'h0 : freq <= 16'd10;　←※10
        4'h1 : freq <= 16'd50;
        4'h2 : freq <= 16'd100;
        4'h3 : freq <= 16'd200;
        4'h4 : freq <= 16'd500;
        4'h5 : freq <= 16'd1000;
        4'h6 : freq <= 16'd2000;
        4'h7 : freq <= 16'd4000;
        4'h8 : freq <= 16'd8000;
        4'h9 : freq <= 16'd10000;
        4'ha : freq <= 16'd12000;
        4'hb : freq <= 16'd14000;
        4'hc : freq <= 16'd16000;
        4'hd : freq <= 16'd20000;
        4'he : freq <= 16'd30000;
        default : freq <= 16'd40000;
    endcase
end

assign frq = freq;

endmodule

リスト2-2　周波数設定部のVerilog HDL記述

注10；ロータリ・スイッチの値によって信号周波数を設定　0＝1Hzから15＝64kHzまで

module memif(ck,res,adrs,q);
input ck;
input res;
input [11:0] adrs;
output [15:0] q;

wire [10:0] rom_adrs,address;
wire pn,inclock;
wire [15:0] qa,rom_q;
reg [15:0] q;

always @(negedge ck) begin
        if(res) q <= 16'b0;　←読み出しデータ
        else q <= qa;
end

assign pn = adrs[11];
assign qa = pn ? ~rom_q : rom_q;　←※11
assign address = adrs[10:0];

sin_tbl rom_if(address,ck,rom_q);　←実際のFPGA内ROM

endmodule

リスト2-3　ROM制御部のVerilog HDL記述

注11；アドレスの最上位によってデータの反転有り無しを設定

　今回の回路例ではFPGA内のメモリに波形データを格納する形式としました．また，sin波の再生だけに限定して実際の1/2のデータでの構成としています．このROMをRAMとして外部からの書き換えに対応すれば，任意の波形をリアルタイムに更新，再生できます．
