FPGA活用回路＆サンプル記述集（1） ―― アナログ信号入出力回路

事例2．D-Aコンバータを利用してアナログ波形を生成する回路

外部回路

• 回路図：図2-1
• 主要部品：D-Aコンバータ

HDL記述

• Verilog HDL記述：リスト2-1，リスト2-2，リスト2-3
• 外部入力：dsw［3：0］，ck，res
• 外部出力：we，q［15：0］
• 内部入力：図2-1
• 内部出力：図2-1
• パラメータ：なし

評価環境

• Quartus II Web Edition 6.1，Cyclone

　基準となる波形や評価用波形を基板上で発生させたい場合，基板に実装したD-AコンバータをFPGAで制御することによって実現できます．

● D-Aコンバータを制御する回路

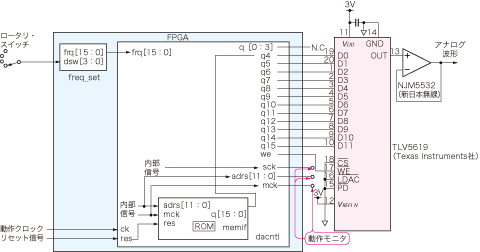

　図2-1にFPGAによるD-Aコンバータの制御回路を示します．米国Texas Instruments社の「TLV5619」は，12ビットのパラレル・インターフェースを持つD-Aコンバータです．このD-Aコンバータは電源電圧2.5V～5.5Vで動作するため，FPGAのI/Oが3.3Vの場合，直接制御可能です．

図2-1　D-Aコンバータを制御するための回路

　FPGAに接続したロータリ・スイッチは，出力するアナログ波形の周波数を切り替えるためのものです．VREFINには3Vを入力し，D-Aコンバータの出力範囲を0～3Vとしています．

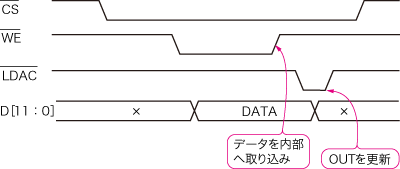

　このD-Aコンバータはディジタル・パラレル・インターフェースを持ちます．動作タイミングを図2-2に示します．CSが"L"期間中のWE-の立ち上がりエッジでD［11：0］のディジタル・データを内部へ取り込みます．そのデータを次のLDACの"L"期間でOUTのアナログ・データに反映します．今回の回路では制御を簡易にするためCS，LDACは"L"で固定とし，WE?のエッジだけでデータの更新を制御しています．

図2-2　パラレル・インターフェースの制御タイミング
CSが"L"期間中，-WEの立ち上がりでデータを取り込む．LDACの"L"で出力に反映させる．

● 波形を生成するためのデータを作る

　波形データは16ビット×2048のメモリ・データとして，FPGA内のメモリに格納したものを読み出しています．データの設定は固定とし，論理合成時にファイルから読み込む形をとっています．
　今回作成したsin波生成のためのROMデータのサンプルを表2-1に示します．値はsin波の1/2周期を2048等分する形（±1の範囲）で求めた値を，D-Aコンバータの設定範囲の0～65535に拡張しています．

0 : 32767

1 : 32868

2 : 32968

～

1023：65534

1024：65535

1025：65534

～

2046 : 32966

2047 : 32866

2048 : 32767

表2-1　ROMに内蔵するデータ

　再生時は2048のデータを2回繰り返し（前半2048はそのまま，後半2048はデータを反転する），4096回のデータ設定で1周期として再生しています．
