USBの基礎知識　――パケットのフォーマットからプロトコルの詳細まで

桑野雅彦

tag: 組み込み

技術解説 2007年3月15日

● データ転送を伴うコントロール転送の動作

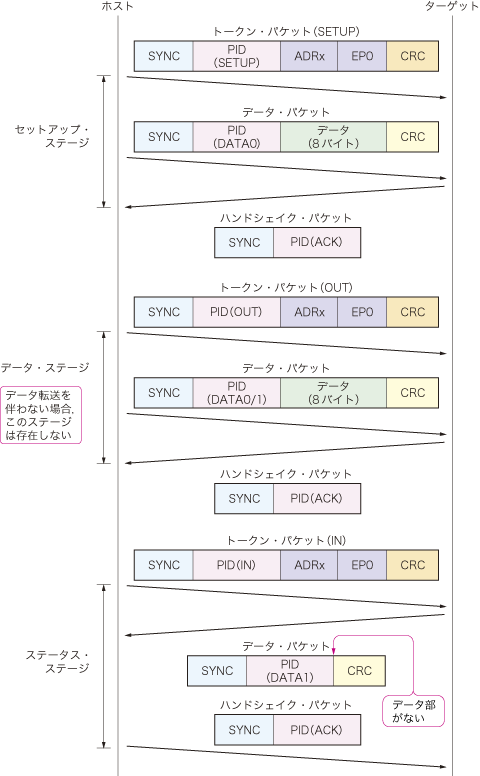

　図7にデータ転送を伴うコントロール転送の様子を示します．基本的に，コントロール転送はセットアップ・ステージ，データ・ステージ，ステータス・ステージの三つのステージに分かれており，それぞれのステージは複数のパケットから構成されます．

図7　コントロール転送の動作
