USBの基礎知識 ――パケットのフォーマットからプロトコルの詳細まで
● USBの信号波形
USBはシリアル通信のバスで,通信速度によって次の3種類のモードに分けられます.通信速度の一番遅い方からロー・スピード(1.5Mbps),フル・スピード(12Mbps),ハイ・スピード(480Mbps)と呼びます.
またUSBでは,情報の符号方式としてNRZIを採用しています.NRZIは情報として'0'を送るときに信号の状態を変化させ,'1'を送るときに状態を保持します.そのため,'1'ばかり送ると信号に変化がなくなり,送信側と受信側のタイミングがずれてきてしまいます.そこでUSBの場合は,'1'を6個連続して送ったら,送信する情報とは関係なく'0'を送信して信号状態を変化させます.これをビット・スタッフィングと呼びます.

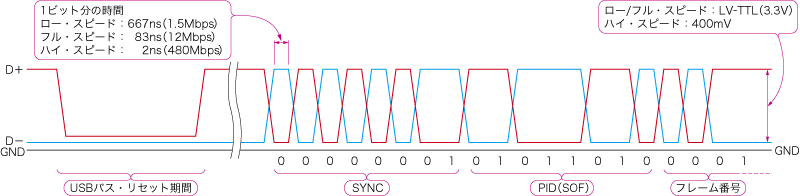

図4に,USBケーブル上を流れる信号波形の例を示します.USBはシリアル通信ですが,D+とD-という二つの信号線を使って,差動で信号を伝送します.また,両方とも"L"レベルであれば,USBバス・リセット状態を示します.
