USBの基礎知識 ――パケットのフォーマットからプロトコルの詳細まで
● バルクIN転送時の動作
バルクIN転送は，ターゲットからホストへのデータ転送です．とはいえ，いきなりターゲット・コントローラがホストに向かってデータを出力してくるわけではありません．
図9にバルクIN転送時のUSBターゲットの動作を示します．バルクIN転送といえども，まずはじめはホストからトークン・パケットが送られます．SYNCに続き，PIDではIN転送であることが示されます．そしてUSBターゲット・アドレスとエンドポイントが続き，最後はCRCとなります．

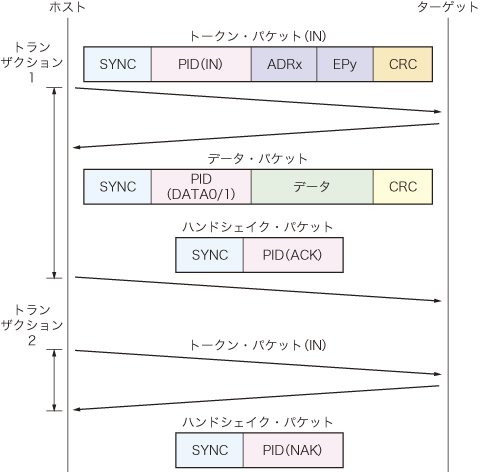

図9 バルクIN転送時のUSBターゲットの動作
トークン・パケットでIN転送であることを検出したターゲット・コントローラは，データ・パケットを出力します．ここがターゲットからホストへの転送となります．SYNCの後，PIDにDATA0またはDATA1を出力し，続いて先ほどトークン・パケットで指定されたエンドポイントのデータを出力していきます．最後はCRCを出力してデータ・パケットは終了です．ターゲット・コントローラはここまでをデータ・パケットとして出力します．
データ・パケットを正常に受け取ったホストは，ターゲットに対してハンドシェイク・パケットでACKを返します．以上でバルクINトランザクションは終了です．
