USBの基礎知識 ――パケットのフォーマットからプロトコルの詳細まで

桑野 雅彦

tag: 組み込み

技術解説 2007年3月15日

● USBのパケット・フォーマット

 USBはシリアル通信なので,ビット列の塊を最小単位としたパケットでやり取りします.また,複数のパケットからなるデータのやり取りをトランザクションと呼びます.さらにフル・スピードでは1ms単位,ハイ・スピードでは125μs単位をフレームと呼びます(図6)

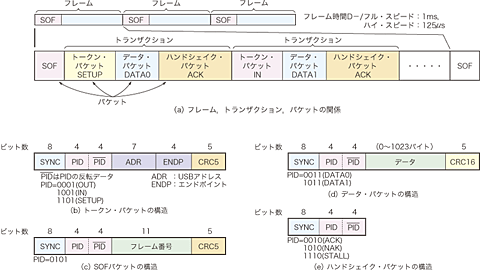

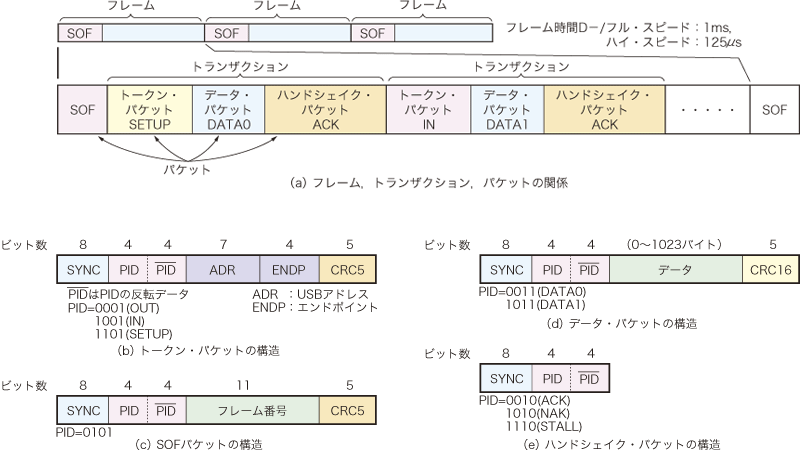

図6 USBにおけるパケット/トランザクション/フレームの関係

● USBの転送モード

 USBには次に示す四つの転送モードが規定されています.

  • コントロール転送
  • インタラプト転送
  • バルク転送
  • アイソクロナス転送.
