つながるワイヤレス通信機器の開発手法（14） ファームウェアを設計する（その2） ──エラー制御と高周波制御を実現する方法
● エラー検出とメッセージの組み立てはハードで実現
図3に，ARQの機能をハードウェアとファームウェアの協調動作で実現しているようすを示す．図3の場合，携帯電話の基地局が図2の送信側，携帯電話が図2の受信側に相当する．
基地局から送られてきた信号は無線回路を通り，エラー検出回路でエラーが検出される．ファームウェアはリード・レジスタを介してエラーの有無を知る．ファームウェアでエラーなしを告げる正常受信通知（ACK）を返すか，エラーありを通知する再送要求（NAK）を返すかを決定する．ライト・レジスタでは，正常受信通知または再送要求のいずれかを設定する．ライト・レジスタに書かれた情報を見て，ハードウェアであるメッセージ組み立て回路が正常受信通知または再送要求のメッセージを組み立て，無線回路を通して携帯電話の基地局に送信する．

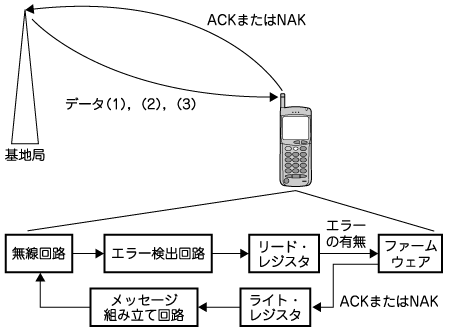

図3 ARQの実現方法
エラーの検出，通知メッセージの組み立てはハードウェアで行い，どのような通知（NAKまたはACK）を返すかの決定はファームウェアで行う．
